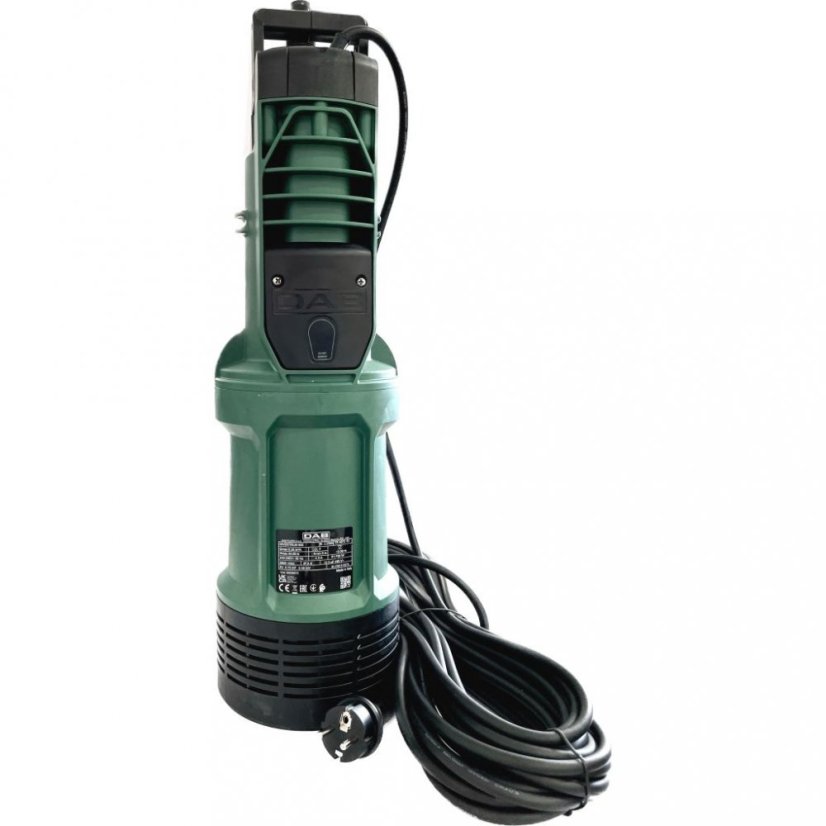

DAB DIVERTRON 650 A, 230 V
DAB DIVERTRON 650 A, 230 V

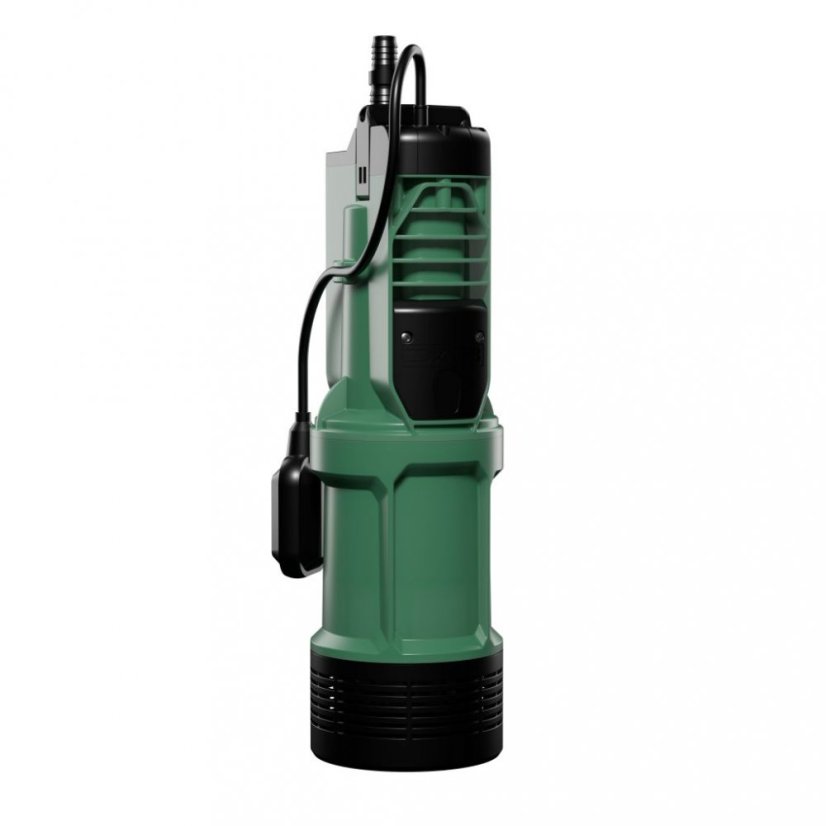

Ponorná domácí vodárna s integrovaným hladinovým plovákem pro ruční zálivku, připojení 1", Qmax = 5,4 m3/hod, Pmax = 0,3 MPa, P1 = 0,65 kW, P2 = 0,42kW kabel 15 m Více
Výrobce: DABKód produktu: 50304Doprava a platba
10 830 Kč s DPH
Ponorná domácí vodárna s integrovaným hladinovým plovákem pro ruční zálivku, připojení 1", Qmax = 5,4 m3/hod, Pmax = 0,3 MPa, P1 = 0,65 kW, P2 = 0,42kW kabel 15 m Více
Výrobce: DABKód produktu: 50304Doprava a platba
Použití
Ponorná vodárna s integrovanou elektronickou řídicí jednotkou, která při odběru automaticky spouští čerpadlo a po ukončení odběru jej vypíná. Integrovaná řídicí jednotka značně zjednodušuje samotnou instalací čerpadla. Čerpadlo je primárně navrženo pro zásobování vodou zahradního rozvodu (tzv. letní vodovod), malé závlahové systémy zvláště mikrozávlaha v podobě kapkovací hadice, ale poradí si se zásobováním chat, chalup či menších domácností užitkovou vodou např. splachování toalety.Ideální aplikace je do dešťových jímek nebo kopaných studní, kde může docházet k pravidelnému nedostatku vody, integrovaný plovák čerpadlo bezpečně vyřadí z provozu po celou dobu malého množství vody.
Vodárna obsahuje řadu bezpečnostních prvků jako například ochrana proti chodu na sucho, automatická kontrola průtoku atd.

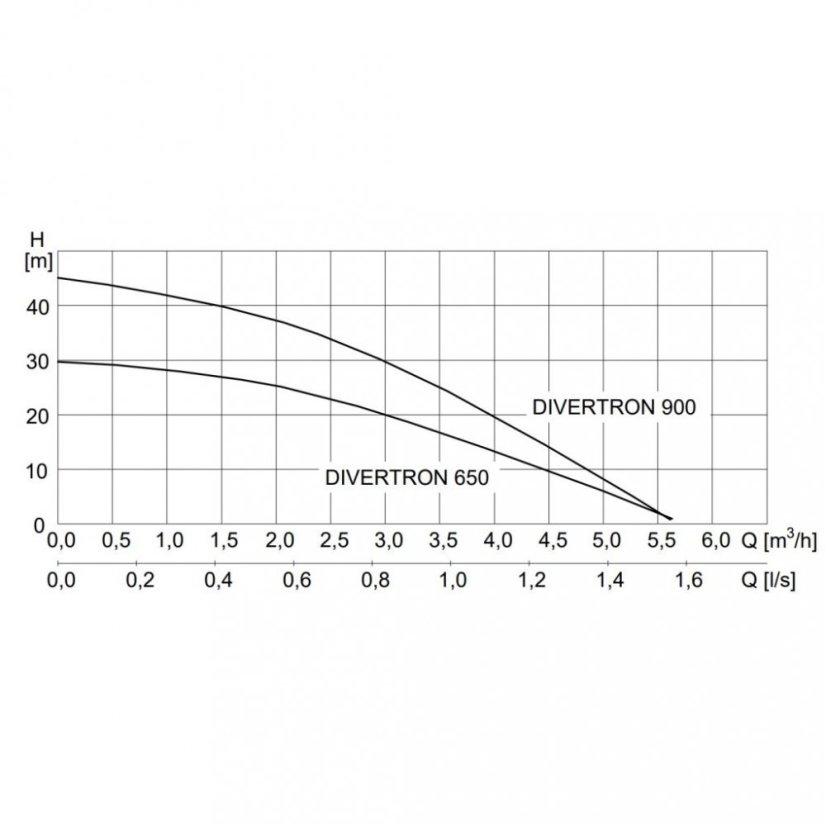

Zapínací tlak vodárny je 1,8 bar a vypínací tlak je max. tlak 3,0 bar. Vodárna má ideální pracovní bod 3 m3/h při 20 m, max. parametry čerpadla - max. průtok 5,4 m3/hod, max.tlak 3,0 bar. Připojovací závit vnitřní 1", max. hloubka ponoru 12m. Součástí čerpadla je přívodní kabel 15 m s vidlicí a hadičník na zahradní hadici 1" a 3/4".
Specifikace
První generace čerpadel Divertron byla vyvinuta už v roce 2007 a zaznamenala průlom na trhu ponorných čerpadel s integrovanoiu řídící elektronikou.Od té doby bylo naistalováno přes milion kusů,a nyní nastal čas tuto laťku opět pozvednout.Druhá generace překonává svými charakteritikami již tak skvělou generaci první.Zároveň je zde vfšak kladen větší důraz na účinný provoz, což znamená vyšší výkon a nižší spotřebu energie.Nový Divertron tak již v předstihu splňuje požadavky MEI nařízení týkající se energetické účinnosti.Zároveň byl Divertron konstruován pro větší odolnost a snažší instalaci,servis i údržbu.
KONSTRUKČNÍ CHARAKTERISTIKY ČERPADLA

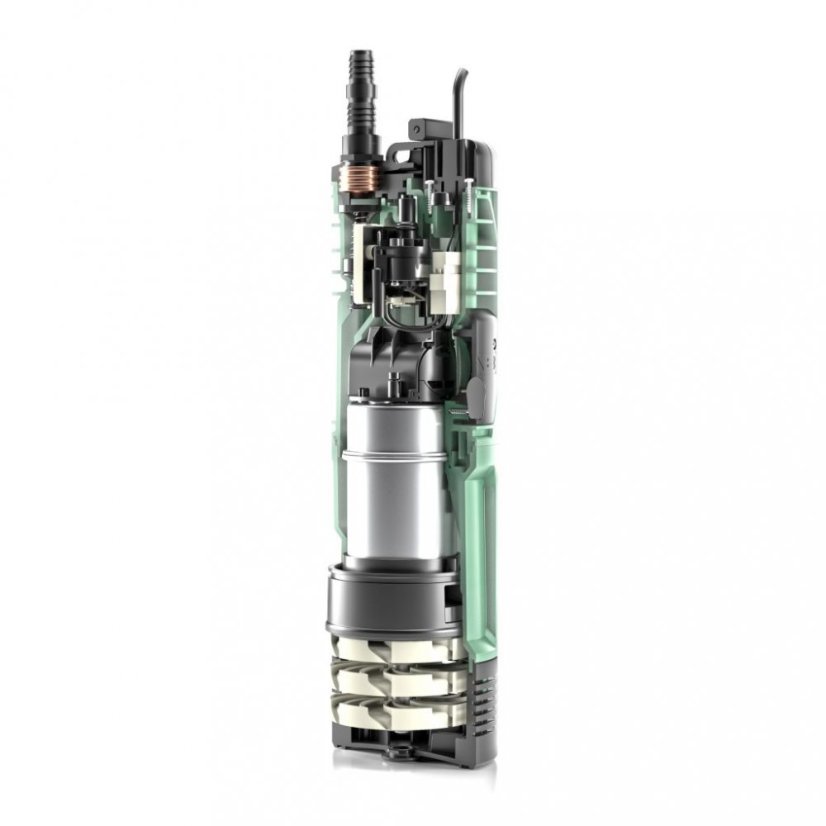

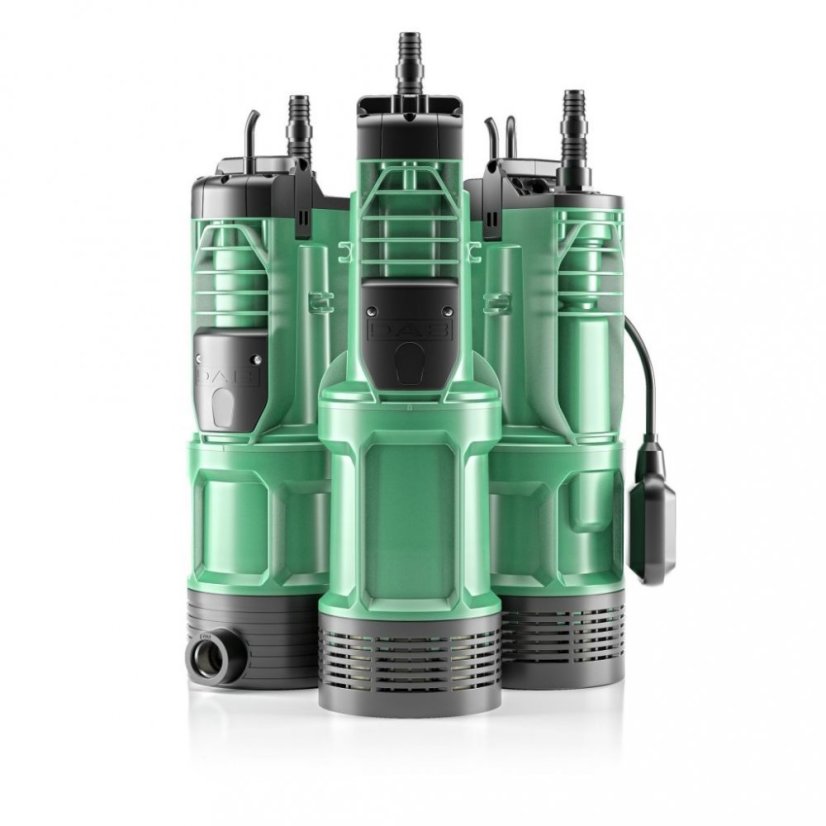

Tělo čerpadla a oběžná kola z technopolymeru odolávající vůči korozi a oxidaci. Na výtlaku je zabudovaný zpětný ventil. K dispozici jsou provedení se sacím filtrem z technopolymeru nebo s přípojkou s mosaznou vložkou pro sací soupravu (provedení X). K dispozici je také provedení s plovákovým spínačem. Nově použitý systém mechanické ucpávky nabízí větší odolnost a delší životnost,a díky propojení provozu s novou hydraulikou také vyšší účinnost.
Přímý přístup ke kondenzátoru umožňuje výměnu kondenzátoru bez nutnosti rozebrání celého čerpala.
Obsahuje odvzdušňovací ventil, který zajistí bezpečné zavodnění oběžných kol.
KONSTRUKČNÍ CHARAKTERISTIKY MOTORU
Nový design motoru umožnuje nižší spotřebu energie a vyšší výkon. Asynchronní motor. Hřídel motoru z nerez oceli AISI 416 AISI 304. Zabudovaný spínací kondenzátor a tepelná ochrana proti přetížení motoru.
CHARAKTERISTIKY ŘÍDICÍ JEDNOTKY
Elektronická řídicí jednotka umožňuje automatické spínání a vypínání čerpadla. Součástí jsou také tlakový spínač a průtokový snímač. Ochrana proti suchému chodu. Rychlý přístup do prostoru kondenzátoru.
Automatická ochrana proti chodu nasucho:
Je-li za chodu čerpadla uzavřena zpětná klapka a na výtlaku čerpadla není indikován odpovídající tlak, je po prodlevě cca 20 sek. vyhodnocen suchý chod a vodárna se vypne. Po jedné hodině vykoná první čerpací pokus, dále 4x po 5 hodinách a následně každých 24 hodin. Je-li v průběhu čerpacího pokusu indikován při otevřené zpětné klapce na výtlaku čerpadla odpovídající tlak, přejde vodárna do normálního automatického provozu. Minimální potřebné ponoření je 5 cm nad sáním.
Kontrola funkčnosti zpětné klapky:
Po každé jedné hodině nepřetržitého provozu se čerpadlo vodárny vypne na 3 sekundy. Uzavře-li se zpětná klapka, pokračuje čerpadlo ihned v provozu - uživatel zaznamená pouze krátkodobý pokles tlaku. V opačném případě přejde vodárna do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, vyjmout jí z vodního zdroje a zpětnou klapku vyčistit propláchnutím čistou vodou přes výtlačné hrdlo. Po zpětné instalaci přivedením napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.
Kontrola průtoku (anticyklická ochrana):
Menší průtok než 2 l/min čerpadlo neaktivuje, tzn. čerpadlo v případě úniku ze systému nezačně čerpat, ale přejde do poruchového stavu a vypne se. Potom je zapotřebí odpojit vodárnu od napájecího napětí, opravit netěsnost. Po zpětném přivedení napájecího napětí (tedy po restartu) pokračuje vodárna v automatickém provozu.
Parametry
Automatická vodárna | Ano |
---|---|
Automatické vypnutí čerpadla | Ano |
Automatické zapnutí čerpadla | Ano |
Automatický reset | Ano |
Délka kabelu | 15 m |
Hloubka ponoru max. | 12 m |
Hmotnost | 9 kg |
Horizontální instalace | Ne |
Jmenovité napětí (U) | 230 V |
Jmenovitý proud (I) | 2,9 A |
Jmenovitý výkon motoru (P2) | 0,42 kW |
Krytí IP | 68 |
Materiál - oběžná kola | Technopolymer/SS AISI 304 |
Max. jmen. příkon motoru čerpadla (P1) | 0,65 kW |
Monoblokové provedení | Ano |
Náhradní díly k dispozici | Ano |
Ochrana proti přetížením | Ano |
Plovák | Ne |
Připojovací závit (vnitřní) | 1 " |
Q max | 5,4 m³/hod |
Rozběhový kondenzátor (interní) | Ano |
Rozměry - délka | 488 mm |
Součástí kabel (zástrčka,vidlice) | Ano |
Teplota čerpaného média | 0-40 °C |
Třída izolace | F |
Typ Dopravy | XL |
Typ kabelu | H07-RNF |
Typ závitu | BSPP (válcový) |
Vertikální instalace | Ano |
Vnější průměr | 160 mm |
Vypínací tlak | 3 bar |
Výrobce | DAB |
Zapínací tlak | 1,8 bar |
Zpětná klapka | Ano |
P max | 3 bar |
Ochrana proti běhu na sucho | Ano |
Materiál - plášť čerpadla | Technopolymer |
