IRIBOX EZ 2 EXPERT 9V - k vlastnímu sestavení - se 2 ventily

Použití

Ventilové šachtice slouží k ochraně důležitých, pod zemí umístěných prvků AZS - nejčastěji elektromagnetických ventilů nebo rychlospojných ventilů. Zároveň vymezují manipulační prostor tak, aby byl možný pohodlný přístup k jednotlivým prvkům a jejich servis.
Předvrtaná šachtice IRIBOX nabízí snazší a rychlejší osazení při instalaci závlahové systému.
Na přívodní prostupku v otvoru v delší straně šachtice je instalováno přívodní potrubí. Na přímou prostupku s DG přechodem v otvoru v kratší straně je instalováno sekční potrubí. Tento typ šachtice je určen pro připojení na 32 mm potrubí. Křížové tvarovky s převlečnými maticemi tvoří rozdělovač, který je možné osadit elektromagnetickými ventily PGV s vnějšími závity o rozměru 1“. V tomto případě jsou součástí šachtice ventily s 9 V cívkami, což umožňuje ovládání pomocí bateriové ovladací jednotky, které je součástí dodávky.
Šachtice disponují integrovaným úchytem vodotěsných elektrokonektorů, které je nutné instalovat pro správnou a bezpečnou funkci elektromagnetických ventilů. Šachta je určená pro zahrady RD, případně pro málo exponované plochy, a není určena pro pojezd těžší zahradní technikou.

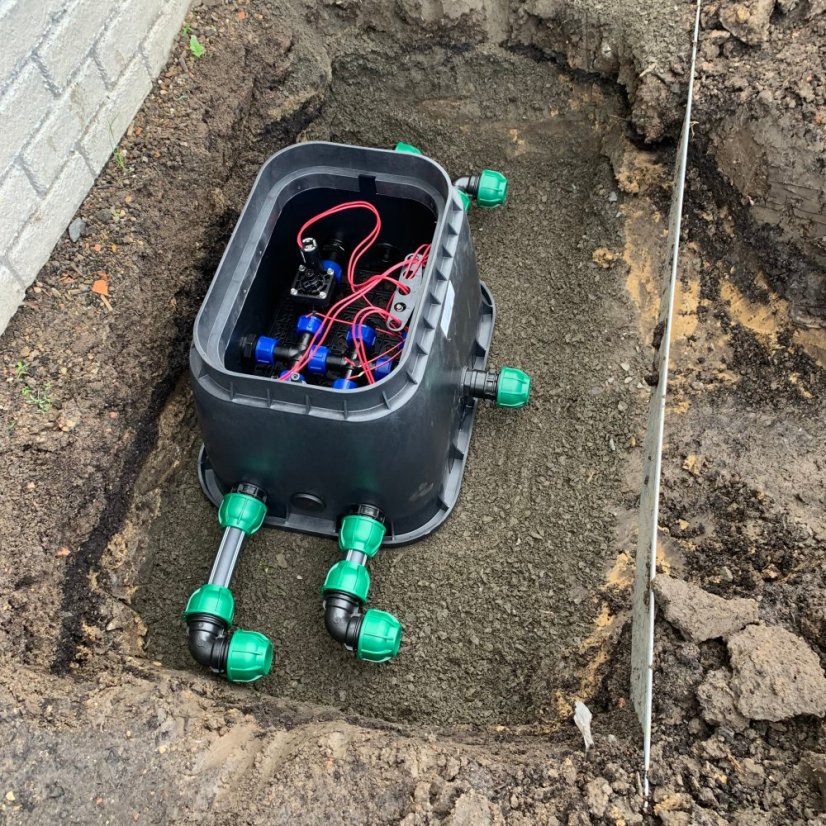

Šachtu je nutné umístit na drenážní podsyp o minimální hloubce 10 cm, aby se v ní nedržela voda. Okolí šachty je obsypáno jemnou zeminou a řádně zhutněno. Je možná instalace na základový rošt, který si lze dokoupit. Vhodný je jako ochrana před proniknutím živochichů.

Specifikace

---

Klíčové vlastnosti IRIBOXu

• čisté a praktické profesionální řešení
• bez nutnosti dalšího dotěsňování závitů
• velmi vysoká tuhost šachtice
• přesné dílenské zpracování
• různá řešení pro každou zahradu
• integrovaný úchyt pro vodotěsné konektory
• navrženo z nejkvalitnějších komponentů

---



Šetřete svůj čas

Perfektní pomocník pro profesionální instalaci automatického závlahového systému. Pečlivě jsme za Vás rozměřili a vyvrtali otvory a namontovali ventily do sestav s rozdělovači. Otvory jsou zhotoveny zcela přesně, což zamezuje zanášení šachty zeminou. Vše je připraveno k samotné instalaci šachtice do terénu. Stačí připojit pouze potrubí. Vše zapojíte bez vrtání, bez pakování závitů, bez nářádí, snadno a rychle.

---



Připraveno k rozšíření

Každý IRIBOX obsahuje 1 vstup, 1 výstup a až 6 vývodů na 2-6 sekcí (v závislosti na vybraném typu iriboxu). Rozšiřující sady s ventily Hunter PGV s regulací průtoku či bez regulace lze přiobjednat. Vhodné pro místa, kde se počítá s budoucím rozšířením závlahy.





---

Libovolné uspořádání sekcí

Výstupy z šachtice jsou na obě strany, můžete tedy snadno zvolit orientaci vývodů, dle vašich potřeb. Navíc můžete snadno kombinovat 25 a 32 mm vývody.

---

Odolnost a dlouhá životnost

Použitím nejlepších materiálů a přesným zpracováním má šachtice mimořádnou tuhost a odolnost proti okolní zemině.

---

Set IRIBOX EZ 2 EXPERT 9V obsahuje:

• Ventilová šachta STANDARD „Ez OPEN“ s otvory
  2x elektromagnetický ventil PGV 1“, cívka 9 V DC, vnější závit
  2x tvarovka DG s přímou přechodkou na 32 mm potrubí
  6x zátka na křížové tvarovky
  8x zátka na otvor v šachtici
  2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
  1x tvarovka křížová – 4 vnější závity s převlečnou maticí
  12x těsnící kroužek
  2x přívodní prostupka s víčkem
  1x Ovladací jednotka NODE-BT s možností ovládání 2 sekcí
  2x Vodotěsný konektor WN-OR
  1x Vodotěsný konektor DBR
  Ventilová šachta STANDARD „Ez OPEN“ s otvory
• 2x elektromagnetický ventil PGV 1“, cívka 9 V DC, vnější závit
• 2x tvarovka DG 32x1" s přímým přechodem
• 6x zátka na křížové tvarovky
• 8x zátka na otvor v šachtici
• 2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
• 1x tvarovka křížová – 4 vnější závity s převlečnou maticí
• 12x těsnící kroužek
• 2x přívodní prostupka s víčkem
• 1x Ovladací jednotka NODE-BT s možností ovládání 2 sekcí
• 2x Vodotěsný konektor WN-OR
• 1x Vodotěsný konektor DBR
