IRIBOX EZ 6 EXPERT 25 - k vlastnímu sestavení - se 6 ventily

Použití

Ventilové šachtice slouží k ochraně důležitých, pod zemí umístěných prvků AZS - nejčastěji elektromagnetických ventilů nebo rychlospojných ventilů. Zároveň vymezují manipulační prostor tak, aby byl možný pohodlný přístup k jednotlivým prvkům a jejich servis.
Předvrtaná šachtice IRIBOX nabízí snazší a rychlejší osazení při instalaci závlahové systému.
Na přívodní prostupku v otvoru v delší straně šachtice je instalováno přívodní potrubí. Na přímou prostupku s DG přechodem v otvoru v kratší straně je instalováno sekční potrubí. Tento typ šachtice je určen pro připojení na 25 mm potrubí. Křížové tvarovky s převlečnými maticemi tvoří rozdělovač, který je možné osadit elektromagnetickými ventily PGV s vnějšími závity o rozměru 1“. Osazují se ventily bez regulace a s regulací průtoku. Ventily s regulací průtoku jsou vhodné především pro mikrozávlahu.
Šachtice disponují integrovaným úchytem vodotěsných elektrokonektorů, které je nutné instalovat pro správnou a bezpečnou funkci elektromagnetických ventilů. Šachta je určená pro zahrady RD, případně pro málo exponované plochy, a není určena pro pojezd těžší zahradní technikou. Dodávané ventily PGV je možné ovládat pouze pomocí nástěnných ovládacích jednotek, které disponují vlastní trafostanicí. Je vyloučeno ovládání pomocí jednotek napájených bateriemi. Pro ovládání pomocí bateriové jednotky je možné si objednat variantu s 9 VDC cívkami.

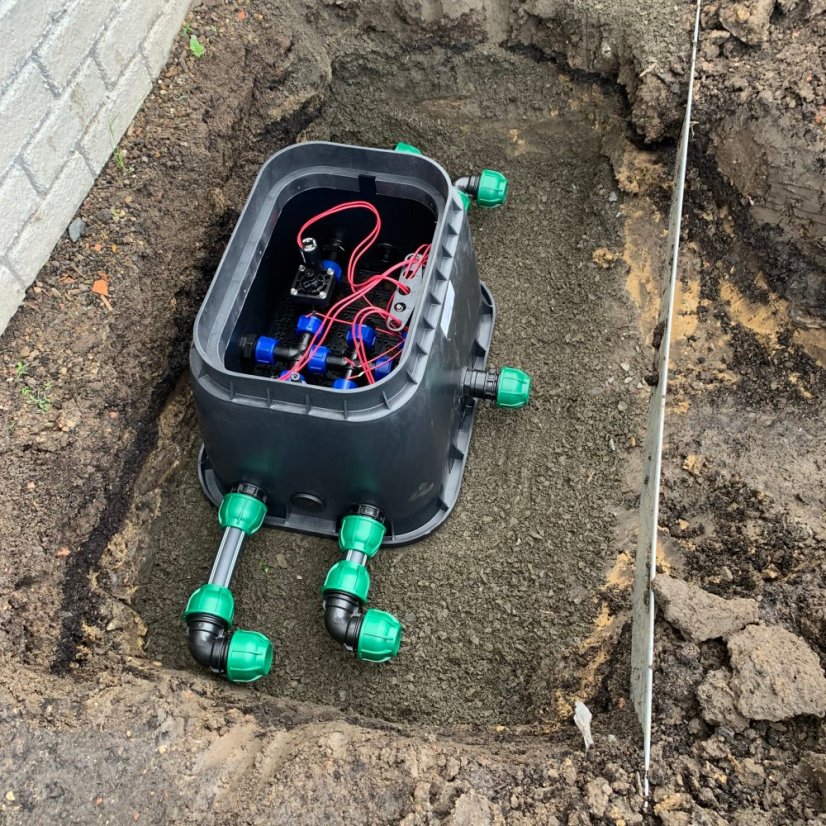

Šachtu je nutné umístit na drenážní podsyp o minimální hloubce 10 cm, aby se v ní nedržela voda. Okolí šachty je obsypáno jemnou zeminou a řádně zhutněno. Je možná instalace na základový rošt, který si lze dokoupit. Vhodný je jako ochrana před proniknutím živochichů.

Specifikace

---

Klíčové vlastnosti IRIBOXu

• čisté a praktické profesionální řešení
• bez nutnosti dalšího dotěsňování závitů
• velmi vysoká tuhost šachtice
• přesné dílenské zpracování
• různá řešení pro každou zahradu
• integrovaný úchyt pro vodotěsné konektory
• navrženo z nejkvalitnějších komponentů

---

Šetřete svůj čas

Perfektní pomocník pro profesionální instalaci automatického závlahového systému. Pečlivě jsme za Vás rozměřili a vyvrtali otvory a namontovali ventily do sestav s rozdělovači. Otvory jsou zhotoveny zcela přesně, což zamezuje zanášení šachty zeminou. Vše je připraveno k samotné instalaci šachtice do terénu. Stačí připojit pouze potrubí. Vše zapojíte bez vrtání, bez pakování závitů, bez nářádí, snadno a rychle.

---

Připraveno k rozšíření

Každý IRIBOX obsahuje 1 vstup, 1 výstup a až 6 vývodů na 2-6 sekcí (v závislosti na vybraném typu iriboxu). Rozšiřující sady s ventily Hunter PGV s regulací průtoku či bez regulace lze přiobjednat. Vhodné pro místa, kde se počítá s budoucím rozšířením závlahy.







---

Libovolné uspořádání sekcí

Výstupy z šachtice jsou na obě strany, můžete tedy snadno zvolit orientaci vývodů, dle vašich potřeb. Navíc můžete snadno kombinovat 25 a 32 mm vývody.

---

Odolnost a dlouhá životnost

Použitím nejlepších materiálů a přesným zpracováním má šachtice mimořádnou tuhost a odolnost proti okolní zemině.



---

Chytré řešení detailů

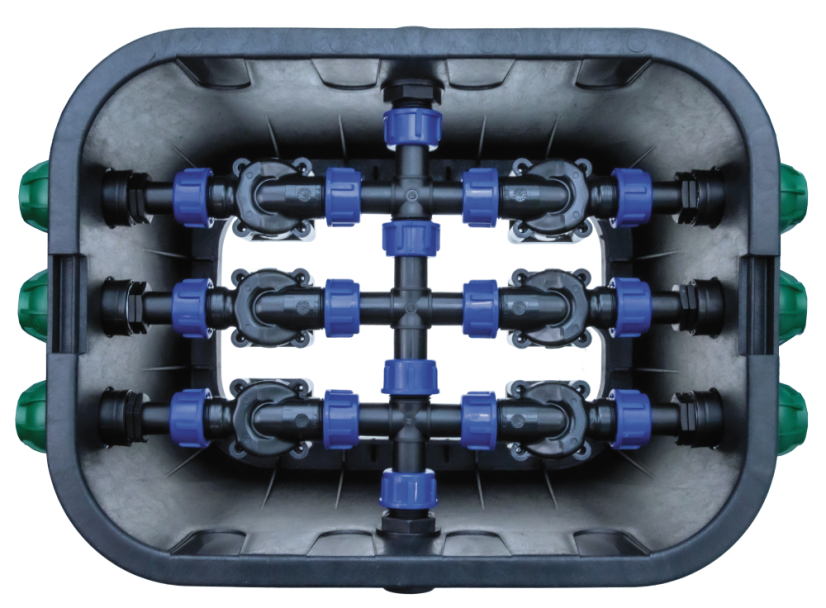

Jedinečným rozložením vnitřního rozdělovače je zajištěno nejlepší využití prostoru uvnitř šachtice. Na boku šachtice je navíc integrovaná pryžová průchodka na ovladací kabel. Velikost průchodky umožňuje přitažení kabelu do šachtice v chráničce MONOFLEX 25 mm. Ten je tím chráněný před poškozením střihem při hutnění šachtice.



---

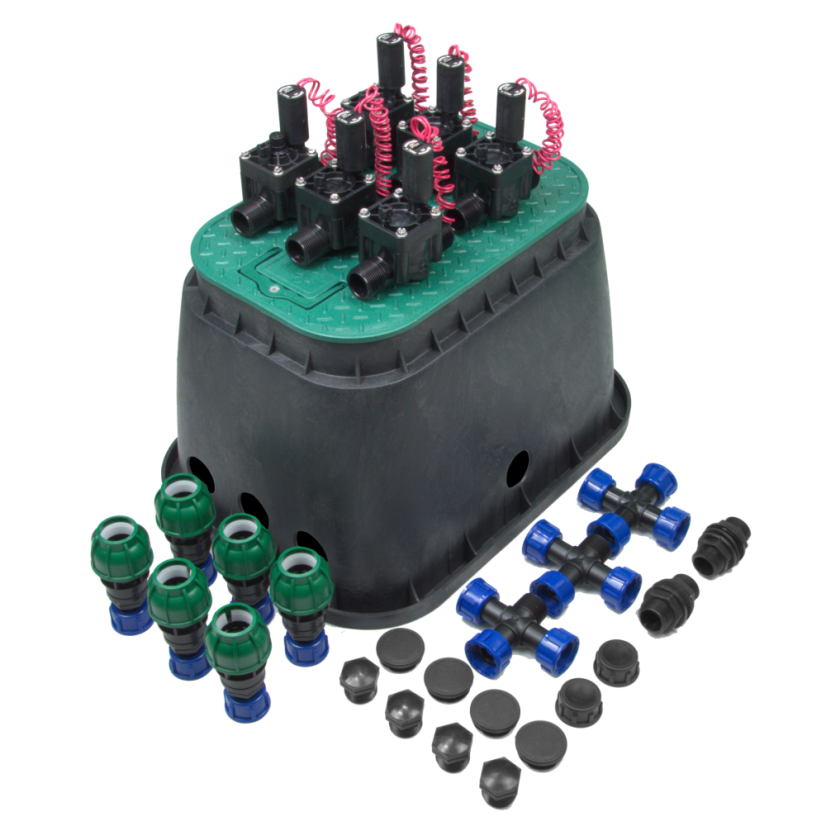

Set IRIBOX EZ 6 EXPERT 25 obsahuje:

• Ventilová šachta STANDARD „Ez OPEN“ s otvory
• 5x elektromagnetický ventil PGV 1“, vnější závit
• 1x elektromagnetický ventil PGV 1“ s regulací průtoku, vnější závit
• 6x tvarovka DG 25x1" s přímým přechodem
• 2x tvarovka křížová – 3 vnější závity s převlečnou maticí a jeden vnitřní závit
• 1x tvarovka křížová – 4 vnější závity s převlečnou maticí
• 16x těsnící kroužek
• 2x přívodní prostupka s víčkem
