Smart Inventions Hladinoměr Smart Well

Použití

Specifikace

Jak hladinoměr funguje
Hladinoměr se skládá ze sondy a řídicí jednotky. Jednotka na základě dat získaných ze sondy zobrazí výšku vodního sloupce nad sondou. Měření je ovlivněno aktuálním atmosférickým tlakem, nicméně odchylka měření, způsobená změnou atmosférického tlaku, může činit maximálně ±0,3m od skutečné výšky hladiny. Sonda S3 je osazena kompenzační kapilárou a tak měření není ovlivněno atmosférickým tlakem.

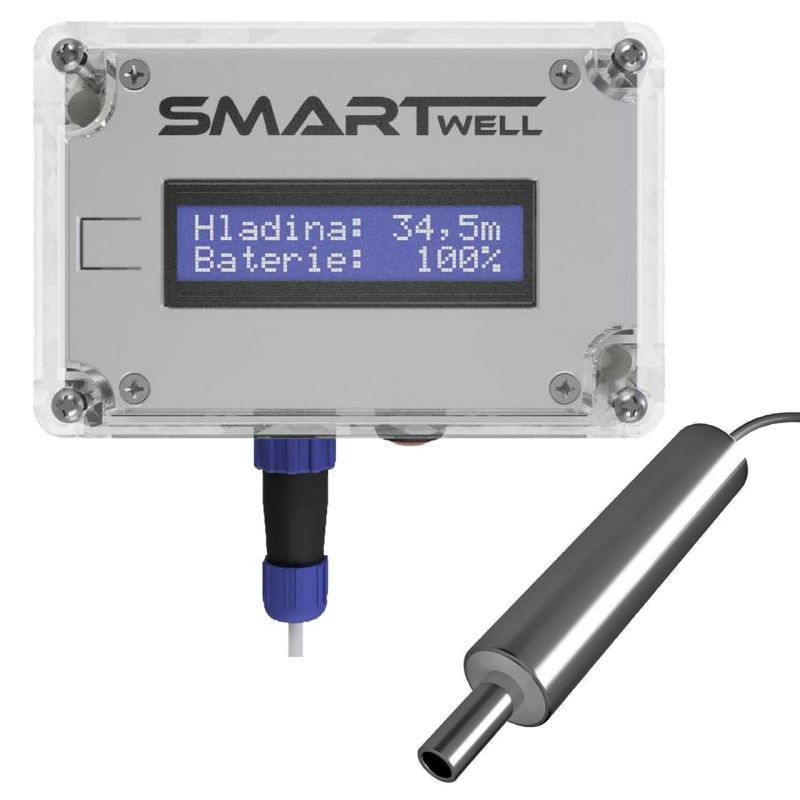

Součásti hladinoměru

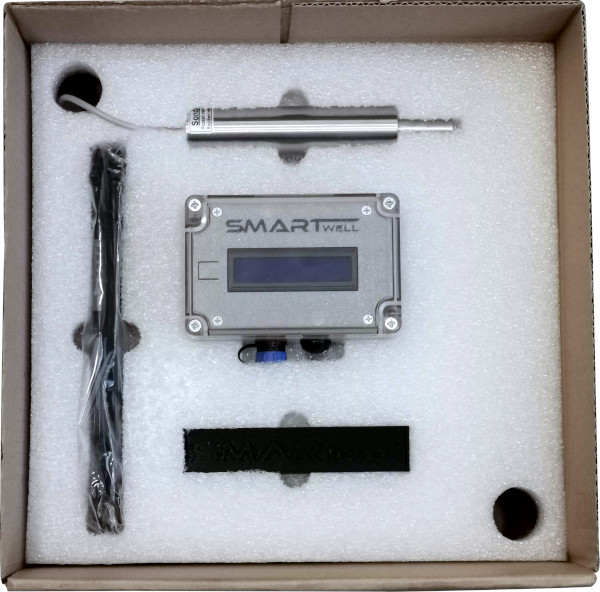

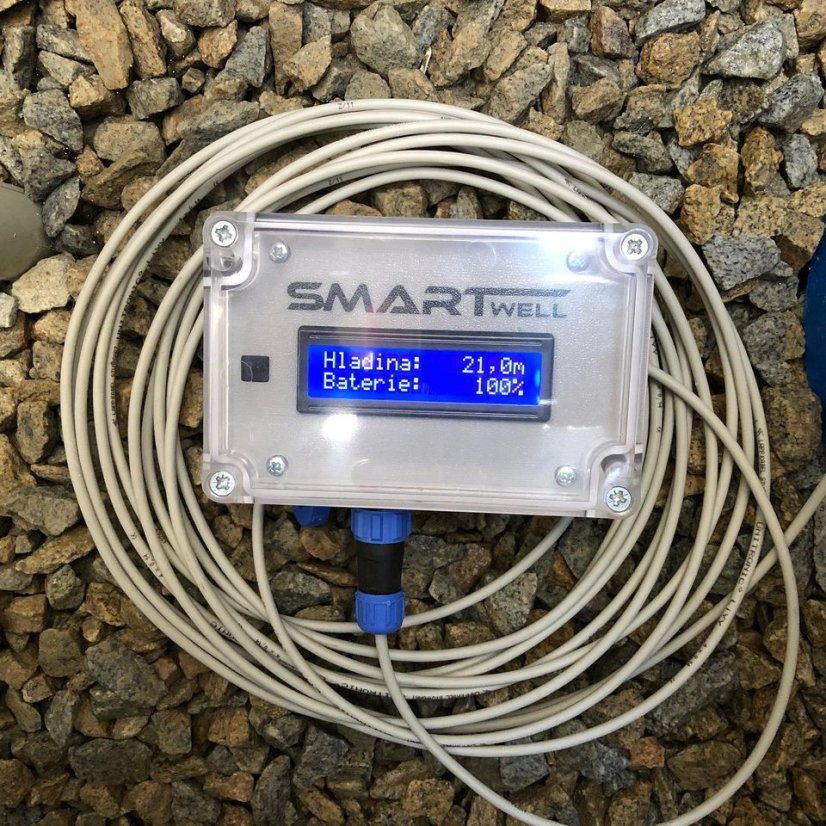

Srdcem hladinoměru je řídicí jednotka, která disponuje podsvíceným LCD zobrazovačem, tlačítkem a voděodolným konektorem pro připojení sondy. Nedílnou součástí je sonda S1, S2 nebo S3 (dle objednávky) vyrobená z nerezové oceli a zdravotně nezávadných materiálů. Součástí balení je také veškerý materiál nutný pro montáž.

Montáž hladinoměru

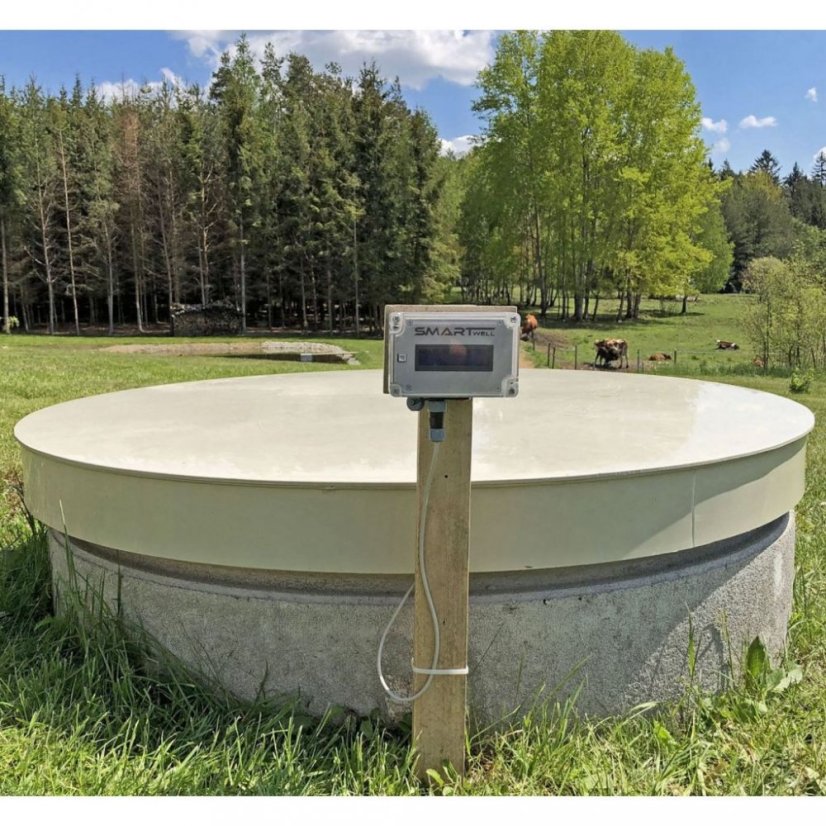

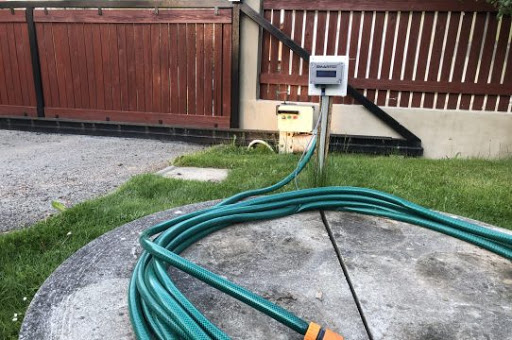

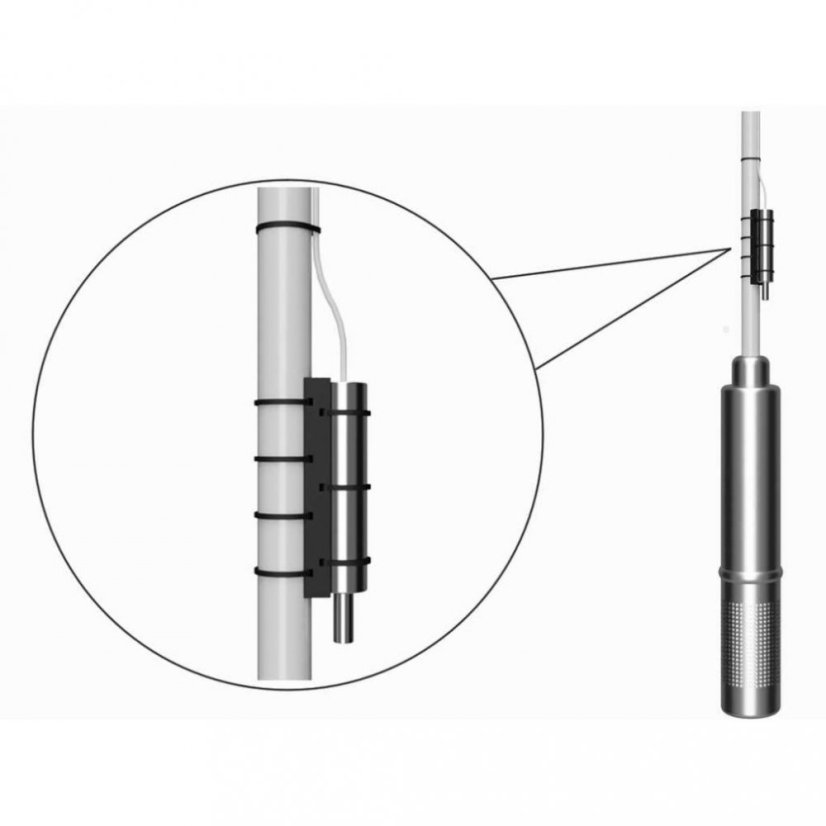

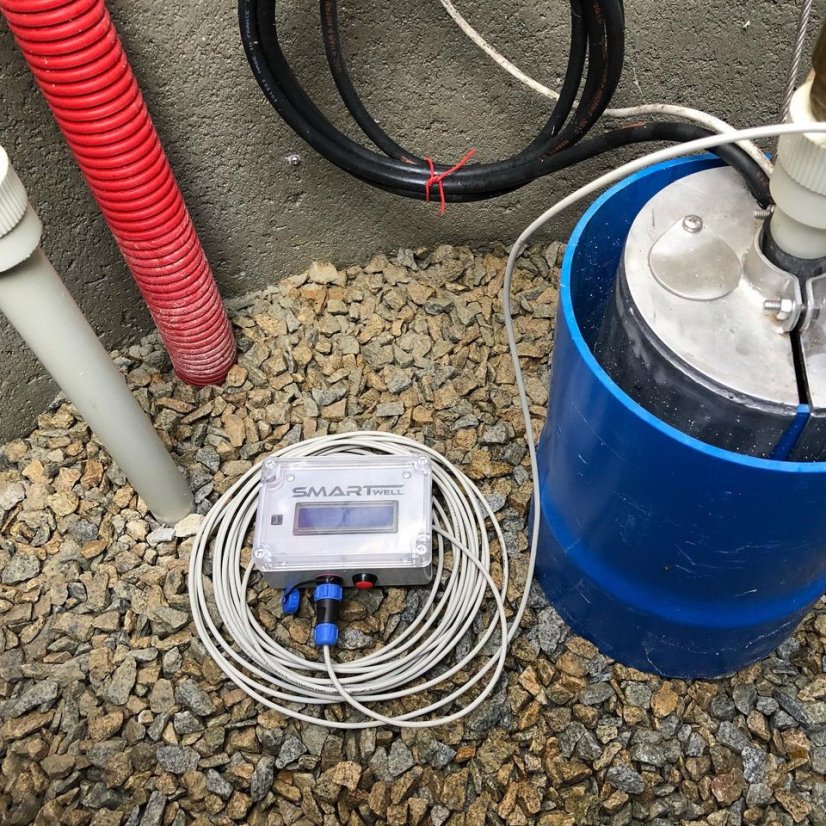

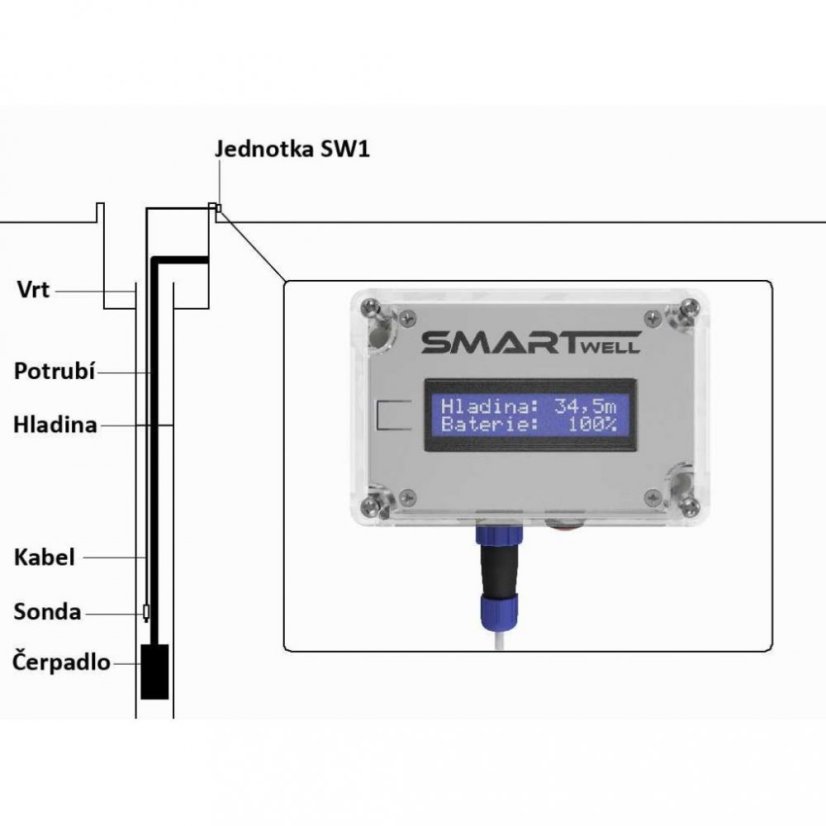

U vrtů doporučujeme sondu i kabel přichytit k trubce čerpadla, aby byla zaručena přesnost měření a zamezilo se poškození čerpadla nebo sondy při vyjímání z vrtu. K tomu slouží plastový držák a stahovací pásky, které jsou součástí balení. Do nádrže a studny je sondu možno pouze zavěsit pomocí kabelu sondy.

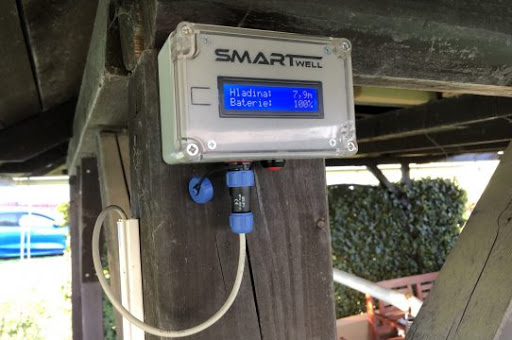

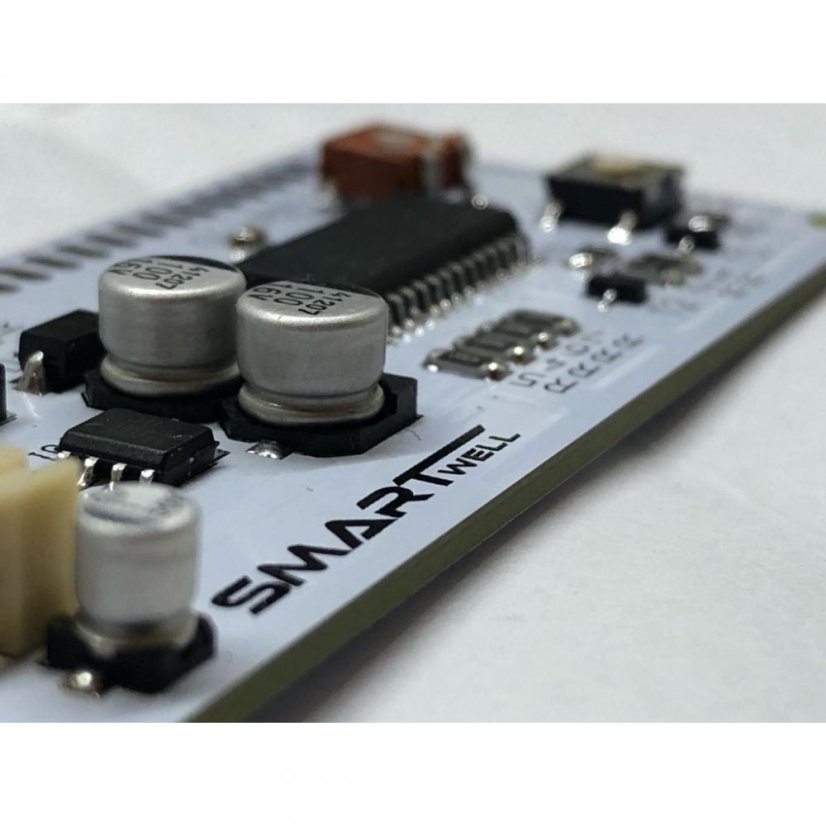

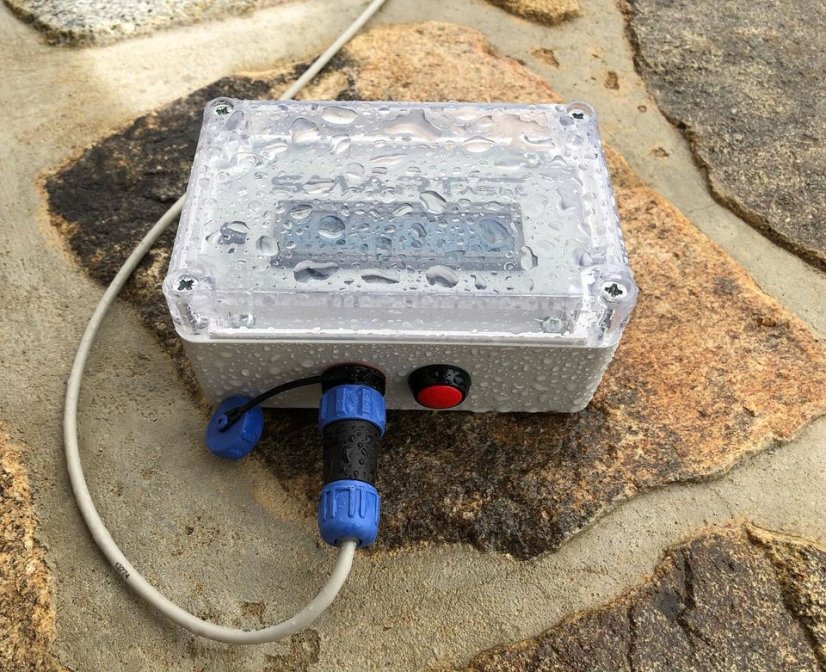

Řídicí jednotku je možno umístit díky voděodolnosti a napájení z baterie tam, kde Vám obsluha bude příjemná. Jednotka SW1Jednotka je srdcem hladinoměru a je řízena mikropocesorem. Pro zobrazení naměřených hodnot slouží dobře čitelný LCD s podsvícením. Pro zapnutí je na spodní straně umístěno voděodolné tlačítko. Napájení obstarává jedna alkalická 9V baterie, která díky automatickému standby režimu vydrží při běžném provozu minimálně 2 roky. O ochranu elektronických částí před mechanickým poškozením a vniknutím vody se stará bytelný plastový box.

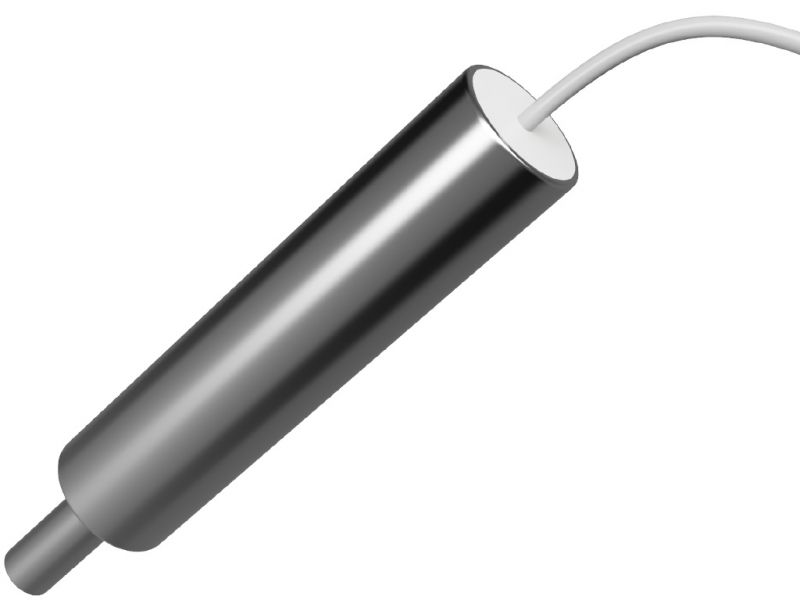

Sonda
Sonda je nedílnou součástí hladinoměru a měří výšku vodního sloupece nad sebou. Doporučujeme ji umístit do stejné výšky jako ochranné čidlo čerpadla. Pokud čerpadlo čidlo nemá, je vhodné sondu umístit přibližně 1m nad čerpadlo.

Obsluha hladinoměru

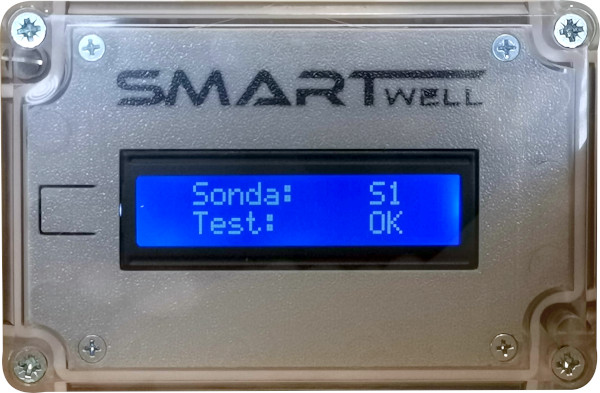

Obsluha hladinoměru je tak snadná, že po správné kalibraci a montáži ji zvládne úplně každý. Po stisknutí tlačítka proběhne rychlá kontrola jednotky a sondy. Poté se po dobu 15 sekund zobrazuje stav aktuální hladiny vody a zbytková energie baterie.
