eSTUDNA - zařízení pro měření výšky hladiny ve studnách
























eSTUDNA - zařízení pro měření výšky hladiny ve studnách

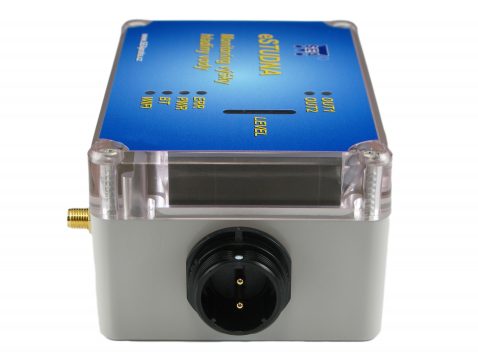

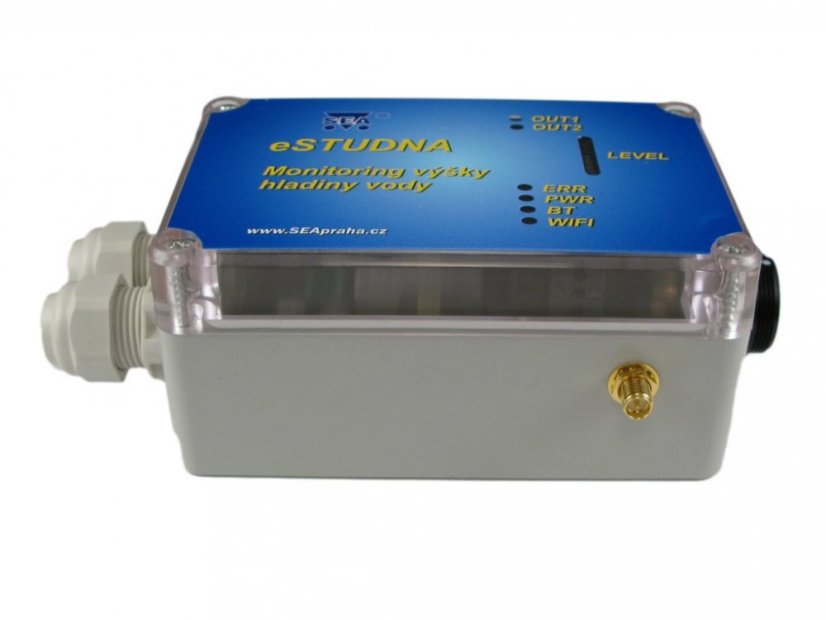

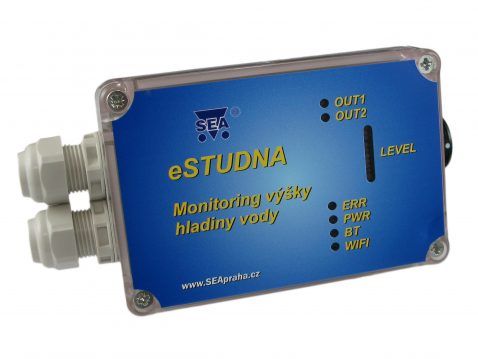

Vyhodnocovací modul a sonda zařízení pro hlídání a měření hladiny ve studnách a jímkách, Wi-Fi verze, 1 výstup (relé), bez napájecího kabelu. Pro výšku vodního sloupce do 5 m. Podpora Home Assistant, API. Více
Výrobce: IRIMONKód produktu: 50730Doprava a platba
5 717 Kč s DPH
Vyhodnocovací modul a sonda zařízení pro hlídání a měření hladiny ve studnách a jímkách, Wi-Fi verze, 1 výstup (relé), bez napájecího kabelu. Pro výšku vodního sloupce do 5 m. Podpora Home Assistant, API. Více
Výrobce: IRIMONKód produktu: 50730Doprava a platba
Použití
On-line aktuální stav hladiny vody, přehledný graf s historií hladiny, nastavení alarmu při překročení minimální nebo maximální hladiny, ovládání spínání čerpadla v automatickém režimu nebo přes webovou aplikaci, jeden digitální výstup (relé).Specifikace
Detailní popis produktu

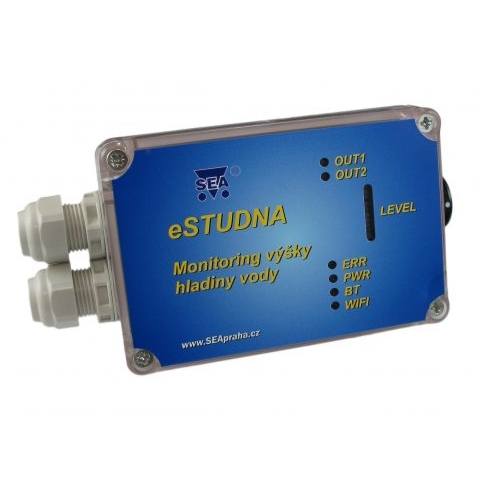

Zařízení eSTUDNA Vám umožní on-line sledování výšky hladiny vody ve Vaší studni nebo nádrži, stačí pouze připojit eSTUDNu na Vaši domácí Wi-Fi. Aktuální data máte kdykoliv k dispozici na webové stránce nebo v aplikaci mobilního telefonu. Díky on-line datům můžete rychle reagovat na změny hladiny a ekonomicky hospodařit se zásobami vody. V aplikaci si také můžete nastavit zasílání alarmových hlášení e-mailem, např. při překročení maximální nebo minimální hladiny vody.

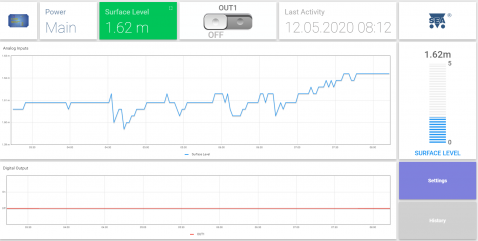

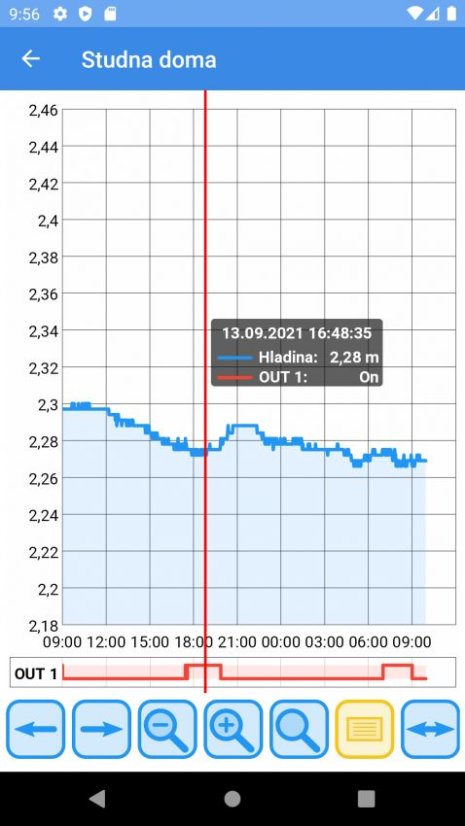

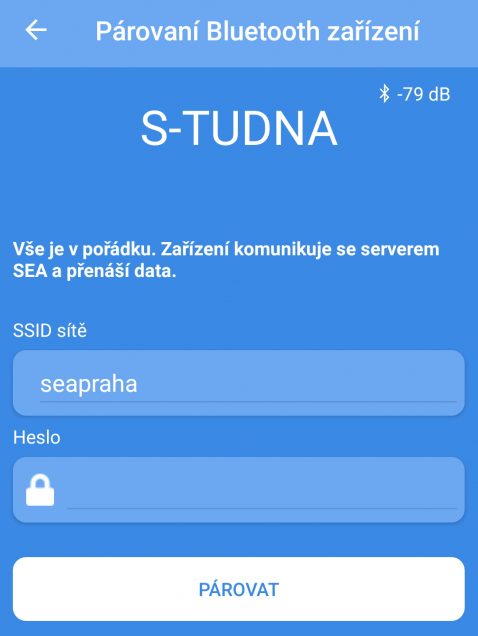

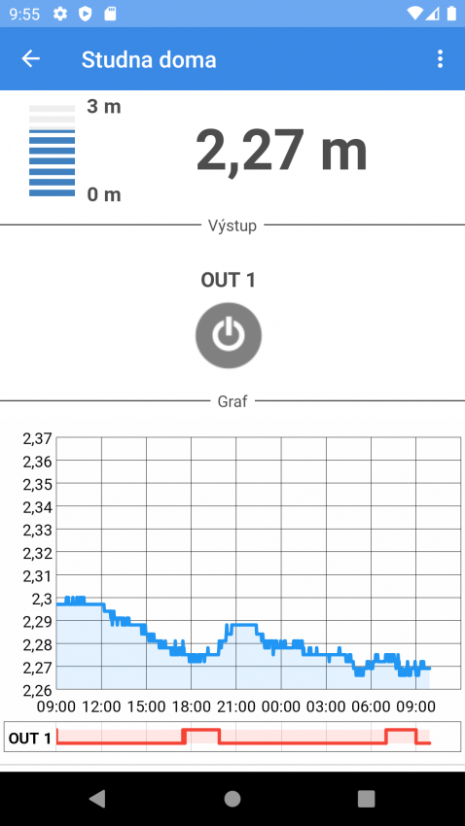

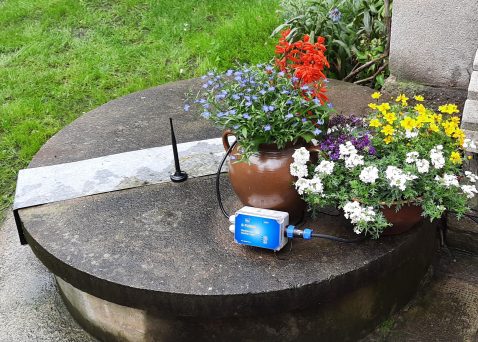

Instalace zařízení eSTUDNA je velmi jednoduchá. Tlakové čidlo ponoříte do studny nebo nádrže, vyhodnocovací jednotku připojíte k napájení 230V a spárujete s Vaší domácí Wi-Fi. Pro párování vyžaduje eSTUDNA mobilní telefon nebo tablet s podporou Bluetooth 4.0 nebo vyšší verzi. Naměřené hodnoty se zobrazují jak v mobilní aplikaci Vašeho chytrého telefonu, tak i na webové stránce. Máte tedy kdykoliv on-line přístup k naměřeným datům. Ve webové aplikaci jsou naměřené hodnoty hladiny vody přehledně zpracovány do grafu. Všechna naměřená data jsou archivována po dobu 3 měsíců, takže je možné sledovat i historii měření.
- On-line aktuální hladina vody
- Přehledný graf s historií hladiny
- Nastavení alarmu při překročení minimální nebo maximální hladiny
- Ovládání spínání čerpadla v automatickém režimu nebo přes webovou aplikaci
- Podpora Home Assistant, API umožní pohodlnou integraci do SmartHome - systému "chytrého domu"

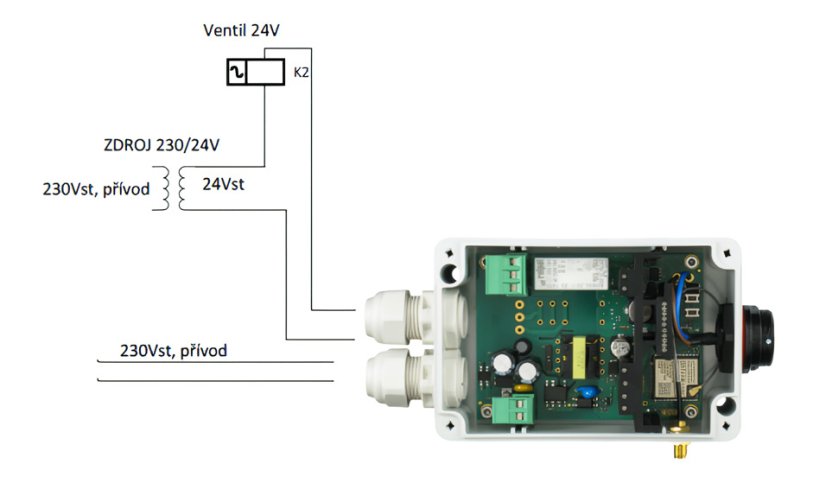

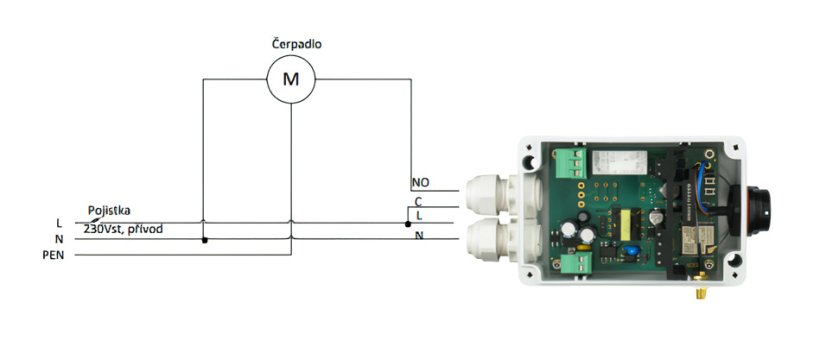

eSTUDNA navíc obsahuje jeden výstup s relé. Pokud k tomuto výstupu zapojíte Vaše čerpadlo, či ventil pro dopouštění, můžete ho vzdáleně ovládat. Pro relé je možno nastavit dvě hladiny, při kterých dojde ke změně stavu (zapnutí/vypnutí spotřebiče). Zapínání a vypínání výstupu může fungovat v automatickém režimu, který si nastavíte v aplikaci. Druhou možností je spouštět čerpadlo pouhým kliknutím na tlačítko v aplikaci, tedy vzdáleně bez nutnosti osobní přítomnosti u čerpadla.

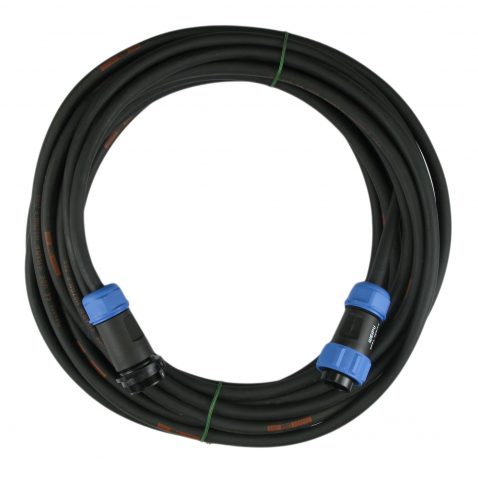

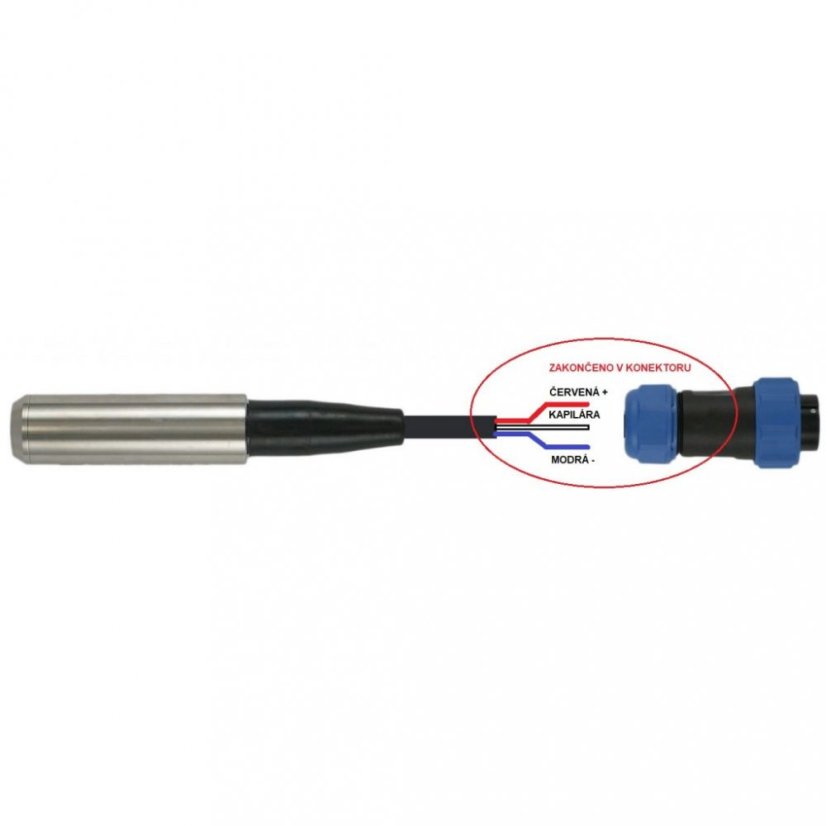

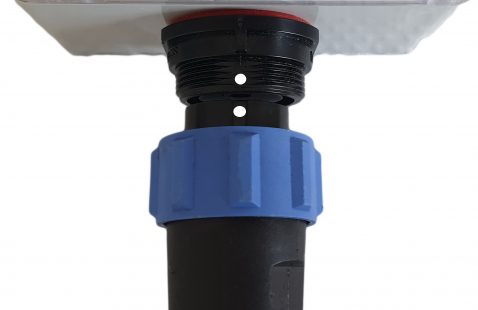

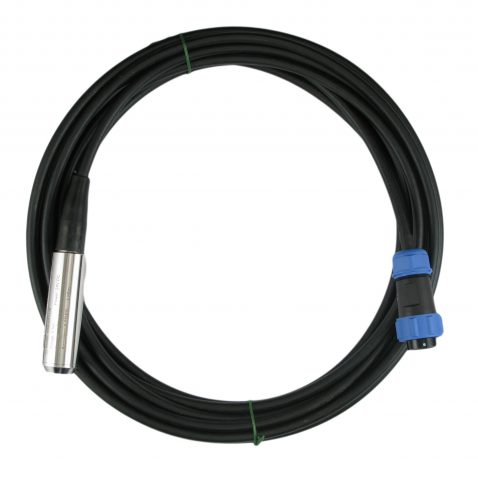

Čidlo je provedeno z nerezové oceli a obsahuje membránu pro měření tlaku. Čidlo pracuje na principu diferenčního měření tlaku, a proto je osazeno kompenzační kapilárou. Kapilára je pak vedena uprostřed připojovacího kabelu společně s elektrickými vodiči. Kapilára je pak společně s vodiči vyústěna v modrém konektoru (koncovce). Je proto důležité, aby konektor byl vždy nad hladinou vody. Upozorňujeme, že koncovky nejsou určeny pro ponoření do vody.
Hlavní výhody:
- Připojení přes Wi-Fi
- Online informace o aktuální hladině vody ve vašem mobilu
- Přehledný graf s historií hladiny
- Funkce alarmu s hlášením na váš mobil
- obsahuje jeden výstup s relé schopným spínat 250 V AC/10A
- Podpora Home Assistant, API

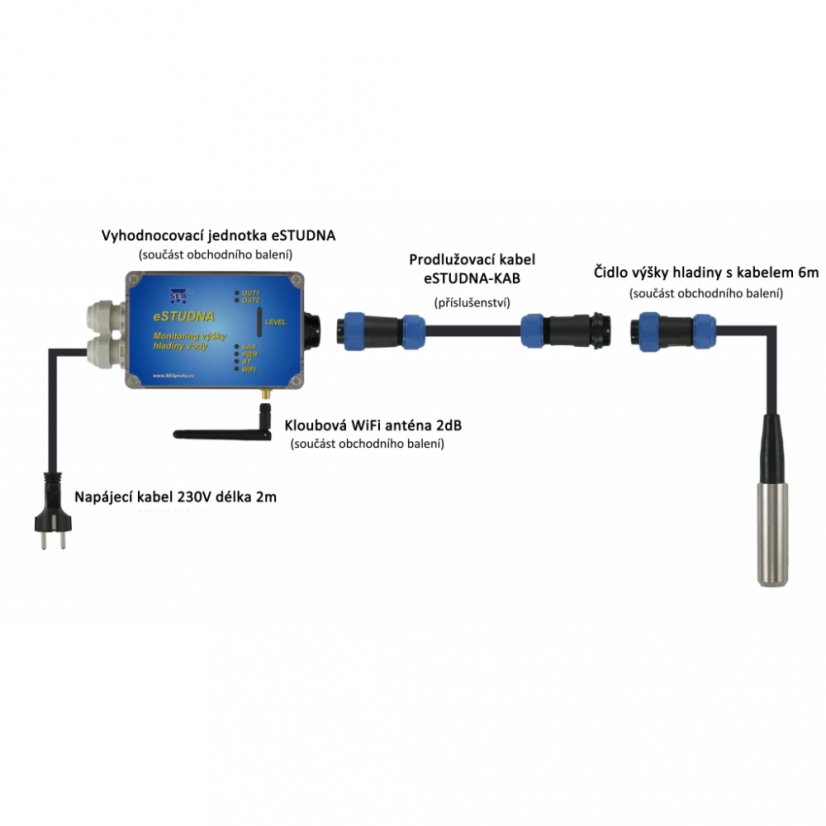

Obchodní balení obsahuje:

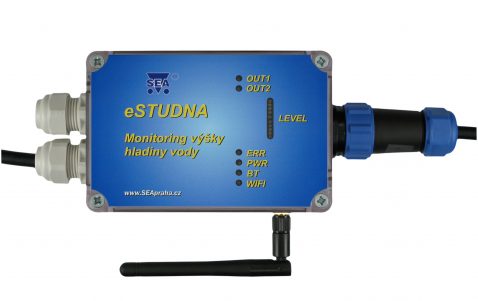

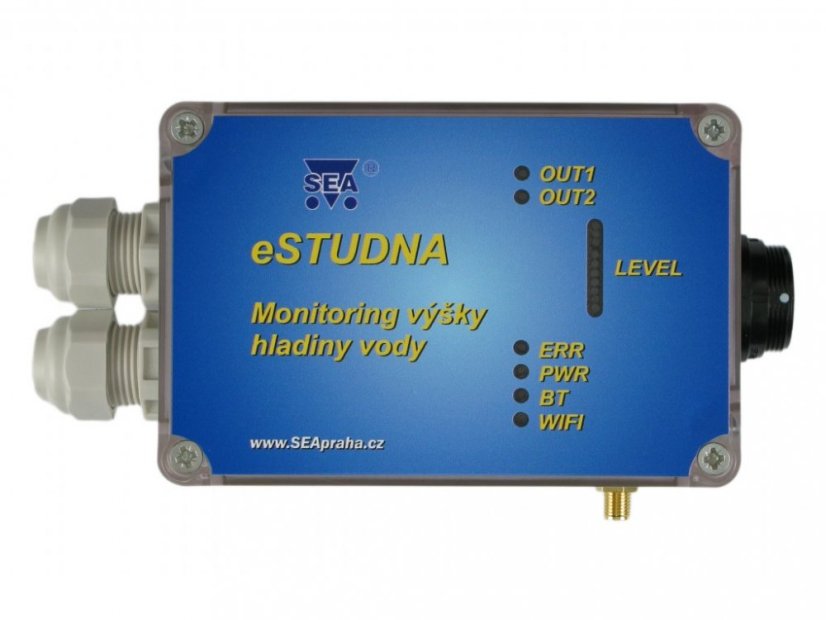

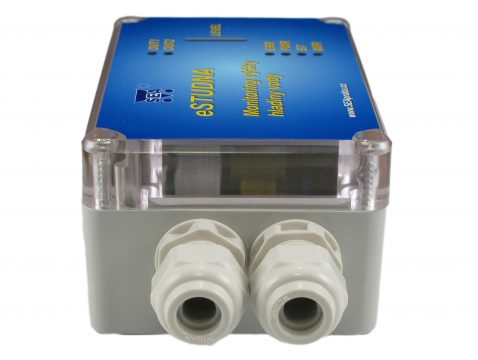

- 1x vyhodnocovací jednotka eSTUDNA
- 1x čidlo výšky hladiny 0 - 5m s kabelem 6m, průměr koncovky 29mm
- 1x kloubová prutová Wi-Fi anténa 2 dB

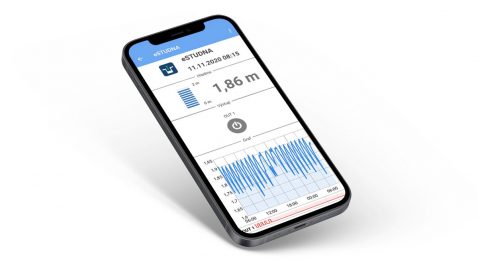

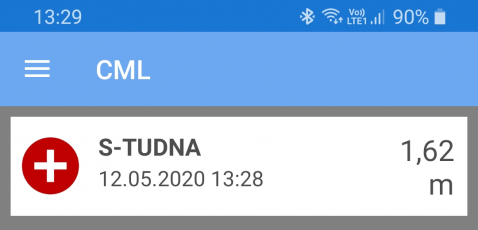

Mobilní aplikace pro systémy iOS a Android je volně ke stažení.
![]() |
![]() |

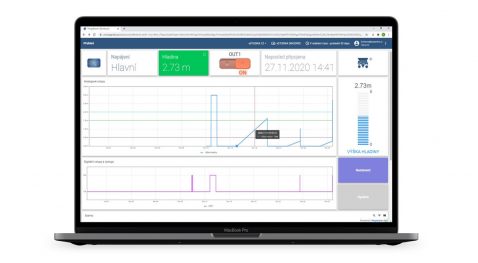

Online data na webové stránce

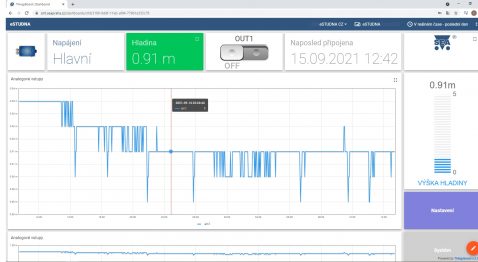

- Naměřené hodnoty včetně historie můžete sledovat a přehledně si zobrazit na webové stránce cml.seapraha.cz
- Přímo z webové stránky také můžete ovládat výstup nebo si nastavit e-maily s alarmovými hlášeními.
Parametry
BlueTooth 4.0 | Pro instalaci Ano |
---|---|
Délka kabelu | 5 m |
Funkce horní sondy | Ano |
Funkce spodní sondy | Ano |
Historie | 30 dnů |
Hlídání hladiny vody | Ano |
Hloubka ponoru max. | 5 m |
Hmotnost | 0,978 kg |
Indikace chodu čerpadla | Ano |
Indikace napájecího napětí | Ano |
Indikační dioda | Ano |
Krytí IP | 65 |
Max. délka přívodního vodiče k sondám | 50 m |
Max. spínaný výkon (P) AC1 pro 230 V | 2,5 kW |
Max. spínaný výkon (P) AC3 pro 230V | 1,5 kW |
Napájecí napětí | 230 V AC/DC |
Příkon | 1,5 W |
Relé | 10 A, 230 V AC |
Rozměry - hloubka x délka x výška | 55x170x85 mm |
Rozsah provozních teplot | -20 až +45 °C |
Záložní zdroj | Ne |
Zobrazovací prvek | LED, web |
Wi-Fi | 2,4 GHz b/g/draft n |
Internet | vyžadován |
