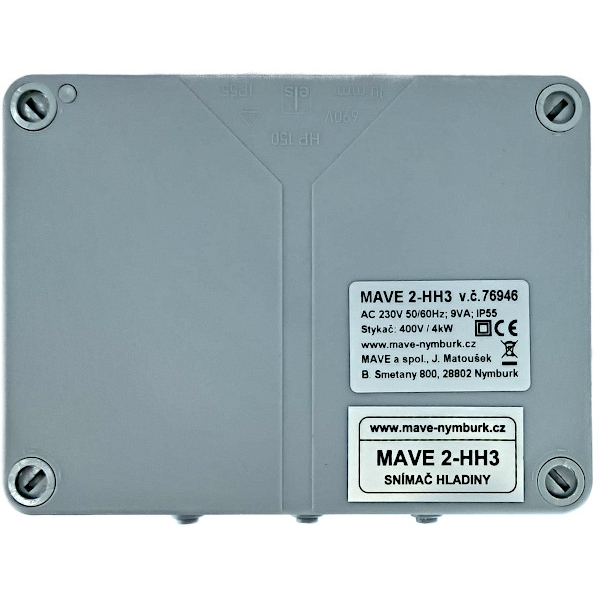

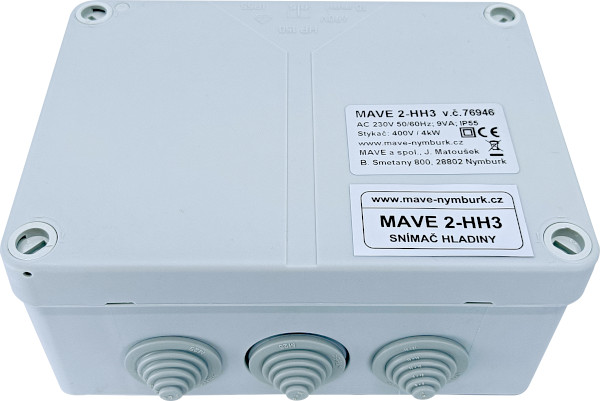

MAVE Jednotka hladinového hlídání 2-HH3

Jednotka hladinového hlídání, určena pro ochranu čerpadla před chodem "na sucho", do příkonu čerpadla 4 kW. Více

Výrobce: MAVEKód produktu: 50623 Doprava a platba

2 511 Kč s DPH

Jednotka hladinového hlídání, určena pro ochranu čerpadla před chodem "na sucho", do příkonu čerpadla 4 kW. Více

Výrobce: MAVEKód produktu: 50623 Doprava a platba

Použití

Regulace hladiny vodivých kapalin ve studních, vrtech, jímkách atd. Ochrana třífázových čerpadel proti chodu bez vody nebo jejich automatické ovládání připojením dvou sond nebo dvojité sondy, jejichž vzdálenost určuje spínací diferenci.

Specifikace

Popis činnosti MAVE 2-HH3 - automatické ovládání čerpadla

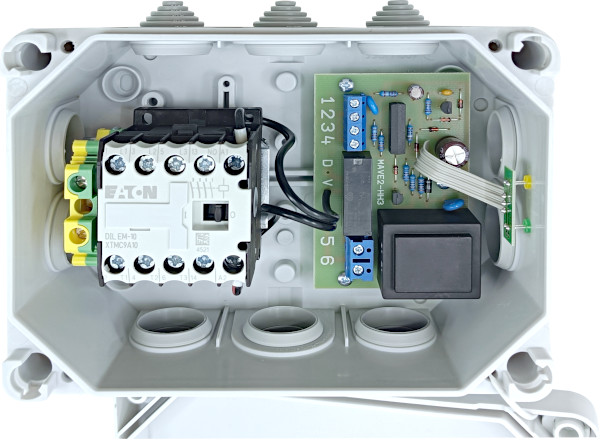

Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED, a současně stykač ve snímači sepne napájení čerpadla. To čerpá do doby, než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu stykač rozpojí obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě, dojde automaticky k opětovnému zapnutí čerpadla.

Popis činnosti MAVE 2-HH3 - automatické ovládání čerpadla

Parametry

Krytí IP	55
Venkovní použití	Ano
Hmotnost	0,4 kg

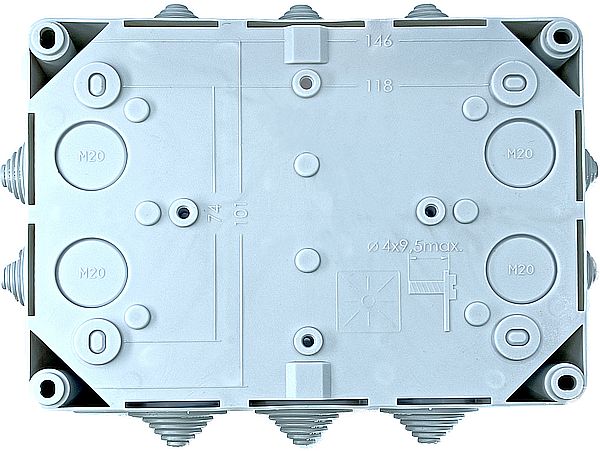

Rozměry (v x š x h)	115 x 155 x 70 mm
Jmenovité napětí zátěže (U) do	3 x 400 V AC
Napájecí napětí	230 V AC
Montáž na DIN lištu	Ne
Max. spínaný výkon (P) AC3 pro 3x400V	4 kW
Max. spínaný výkon (P) AC3 pro 230V	2,2 kW
Indikace napájecího napětí	Ano
Počet kontaktů	4
Počet kontaktů NO	4
Příkon	9 W
Napětí na sondách (U)	12 V
Citlivost sond	35 kΩ
Proud na sondách	0,6 mA
Max. délka přívodního vodiče k sondám	100 m
Indikace chodu čerpadla	Ano
Max. zatížení kontaktů AC1	16 A
Max. zatížení kontaktů AC3	9 A
Určeno pro	Dopouštění
Optická signalizace polohy kontaktů	Ano
Kontrola úrovně hladiny	Dvou hladin
