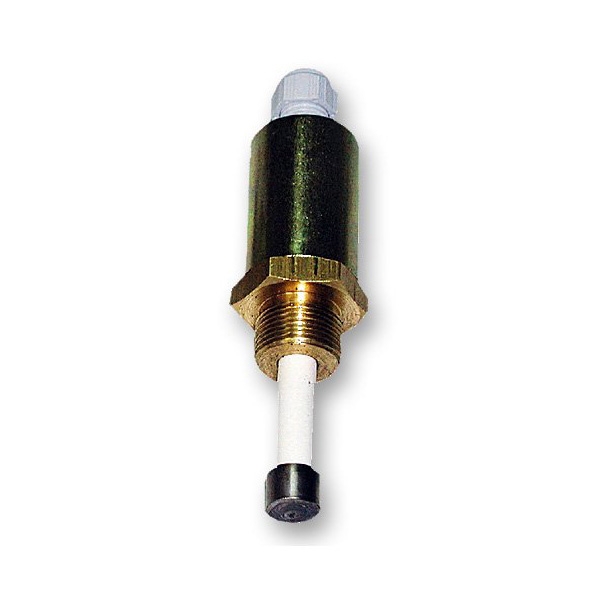

MAVE Vodivostní sonda tlakově odolná - TVS

Tlakově odolná vodivostní sonda, určena ke snímání hladiny vodivých kapalin v tlakových i beztlakých nádobách. Více

Výrobce: MAVEKód produktu: 50699 Doprava a platba

1 510 Kč s DPH

Tlakově odolná vodivostní sonda, určena ke snímání hladiny vodivých kapalin v tlakových i beztlakých nádobách. Více

Výrobce: MAVEKód produktu: 50699 Doprava a platba

Použití

Určeno k hlídání výšky jedné hladiny kapalin v tlakových či beztlakových trubních systémech a nádobách; montáž sondy vodorovně do boku nádrže.

Specifikace

Tlakové vodivostní sondy TVS se vyrábějí v základním mosazném nebo celonerezovém provedení, s připojovacím závitem G 3/4". Sondy jsou dodávány včetně těsnícího kroužku příslušných rozměrů.

Sondy se připojují k vodivostním snímačům hladiny MAVE 2. Elektrické připojení sondy je realizováno pomocí kabelových ok, která jsou elektricky spojena se snímací elektrodou a pouzdrem sondy. Sondy jsou dodávány bez připojovacího kabelu. K připojení lze použít libovolný PVC kabel (doporučujeme 2x 0,5 mm2 nebo 2x 0,75 mm2), není nutné používat stíněné kabely.

Při použití sond v nádobě z elektricky nevodivého materiálu je nutné použít jednu sondu jako společnou (referenční).

Rozsah pracovních teplot:
Max. teplota a tlak vody: 110° C / 4 MPa
Max. teplota a tlak páry: 200° C / 2,5 MPa

Použitý materiál:
- elektrody: nerez ocel
- izolant: oxal
- tělo se závitem: mosaz / nerez (OK36)
- víčko: ocel / nerez

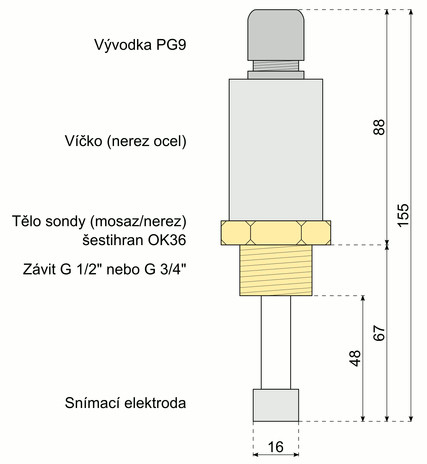

Rozměry:
- délka vč. vývodky: 155 mm
- délka snímací elektrody: 45 mm
Hmotnost: 0,3 kg
Vývodka: PG 9
Připojovací závit: G 3/4"

Tlakové vodivostní sondy TVS se vyrábějí v základním mosazném nebo celonerezovém provedení, s připojovacím závitem G 3/4". Sondy jsou dodávány včetně těsnícího kroužku příslušných rozměrů.

Sondy se připojují k vodivostním snímačům hladiny MAVE 2. Elektrické připojení sondy je realizováno pomocí kabelových ok, která jsou elektricky spojena se snímací elektrodou a pouzdrem sondy. Sondy jsou dodávány bez připojovacího kabelu. K připojení lze použít libovolný PVC kabel (doporučujeme 2x 0,5 mm2 nebo 2x 0,75 mm2), není nutné používat stíněné kabely.

Při použití sond v nádobě z elektricky nevodivého materiálu je nutné použít jednu sondu jako společnou (referenční).

Max. teplota a tlak vody: 110° C / 4 MPa

Max. teplota a tlak páry: 200° C / 2,5 MPa

Použitý materiál:

- elektrody: nerez ocel

- izolant: oxal

- tělo se závitem: mosaz / nerez (OK36)

- víčko: ocel / nerez

Rozměry:

- délka vč. vývodky: 155 mm

- délka snímací elektrody: 45 mm

Hmotnost: 0,3 kg

Vývodka: PG 9

Připojovací závit: G 3/4"

Parametry

Hmotnost	300 g
Připojovací závit (vnější)	3/4 "
Rozměry - výška x šířka	155 x 45 mm
Max. povolený provozní tlak	40 bar
Teplota čerpaného média	110 °C
Elektrody	Nerez ocel
