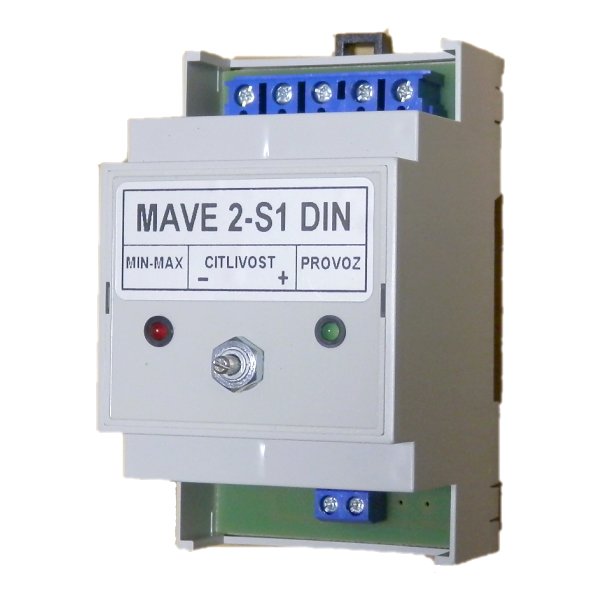

MAVE Snímač hladiny 2-S1 DIN

Snímač jedné limitní hladiny. Napájecí napětí 230 V, maximální příkon připojeného čerpadla 1,1 kW. Možnost nastavení citlivosti sond. Provedení pro montáž na DIN lištu. Více

Výrobce: MAVEKód produktu: 50727 Doprava a platba

1 410 Kč s DPH

Snímač jedné limitní hladiny. Napájecí napětí 230 V, maximální příkon připojeného čerpadla 1,1 kW. Možnost nastavení citlivosti sond. Provedení pro montáž na DIN lištu. Více

Výrobce: MAVEKód produktu: 50727 Doprava a platba

Použití

Jednotka MAVE2 společeně s tlakově vodivostní sondou TVS slouží k ochraně čerpadel proti chodu na sucho (bez vody) nebo ovládání čerpadel a čerpací techniky.

Specifikace

Princip činnosti:

Snímač pracuje na principu spínání relé v závislosti na přítomnosti hladiny kapaliny na sondě. Kapalina vytvoří při dotyku s elektrodami vodivé spojení. Tento stav je přiveden do snímače. Na jeho kontaktech dostaneme informaci o přítomnosti kapaliny na snímací sondě.

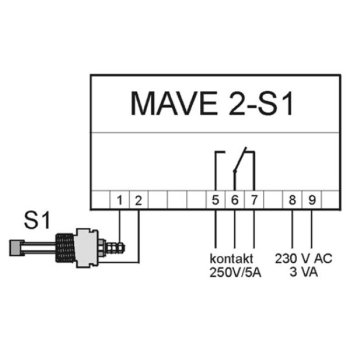

Max. hladina - relé ve snímači je v klidovém stavu. Na přepínacím kontaktu jsou spojeny vývody 6-7. Při dostoupení vody k sondě relé přitáhne a přepínací kontakt rozpojí vývody 6-7 a spojí vývody 5-6.

Min. hladina - relé ve snímači je přitažené. Na přepínacím kontaktu jsou spojeny vývody 5-6. Při ztrátě vody na sondě relé odpadne a přepínací kontakt rozpojí vývody 5-6 a spojí vývody

Parametry

Krytí IP	20
Venkovní použití	Ano
Hmotnost	0,2 kg
Rozměry (v x š x h)	117x117x65 mm
Jmenovité napětí zátěže (U) do	230 V AC
Napájecí napětí	230 V AC
Montáž na DIN lištu	Ano
Počet modulů na DIN liště	3
Max. spínaný výkon (P) AC3 pro 230V	1,15 kW
Indikace napájecího napětí	Ano
Počet kontaktů	1 x přepínací
Příkon	3 W
Napětí na sondách (U)	12 V
Citlivost sond	5 - 100 kΩ
Proud na sondách	0,6 mA
Max. délka přívodního vodiče k sondám	75 m
Max. zatížení kontaktů AC1	8 A
Max. zatížení kontaktů AC3	5 A
Určeno pro	Kontrolu havarijní hladiny (horní/dolní)
Optická signalizace polohy kontaktů	Ano
Kontrola úrovně hladiny	Jedné hladiny
