eSTUDNA DUO-10 - pro měření výšky hladiny, do hloubky 10 m

Novinka

Vyhodnocovací modul a sonda zařízení pro hlídání a měření hladiny ve studnách a jímkách, inovovaná Wi-Fi verze se dvěma výstupy (2x relé), bez napájecího kabelu. Pro výšku vodního sloupce do 10 m. Podpora Home Assistant, API. Více

Výrobce: IRIMONKód produktu: 50736Doprava a platba

9 123 Kč s DPH

Skladem
sada

Vyhodnocovací modul a sonda zařízení pro hlídání a měření hladiny ve studnách a jímkách, inovovaná Wi-Fi verze se dvěma výstupy (2x relé), bez napájecího kabelu. Pro výšku vodního sloupce do 10 m. Podpora Home Assistant, API. Více

Výrobce: IRIMONKód produktu: 50736Doprava a platba

Použití

On-line aktuální stav hladiny vody, přehledný graf s historií hladiny, nastavení alarmu při překročení minimální nebo maximální hladiny, ovládání spínání čerpadla v automatickém režimu nebo přes webovou aplikaci, dva digitální výstupy (2x relé), pro výšku hladiny do 10 m.

Specifikace

Detailní popis produktu

Zařízení eSTUDNA-DUO-10 Vám umožní on-line sledování výšky hladiny vody ve Vaší studni nebo nádrži, stačí pouze připojit eSTUDNA-DUO-10 na Vaši domácí Wi-Fi. Aktuální data máte kdykoliv k dispozici na webové stránce nebo v aplikaci mobilního telefonu. Díky on-line datům můžete rychle reagovat na změny hladiny a ekonomicky hospodařit se zásobami vody. V aplikaci si také můžete nastavit zasílání alarmových hlášení e-mailem, např. při překročení maximální nebo minimální hladiny vody.

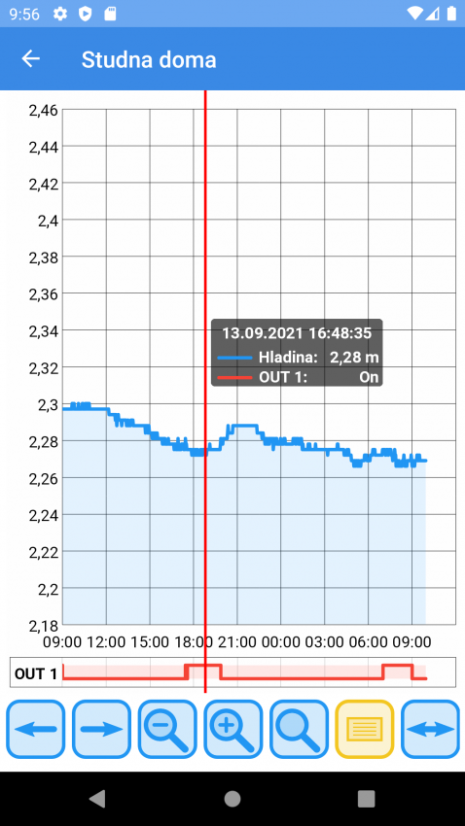

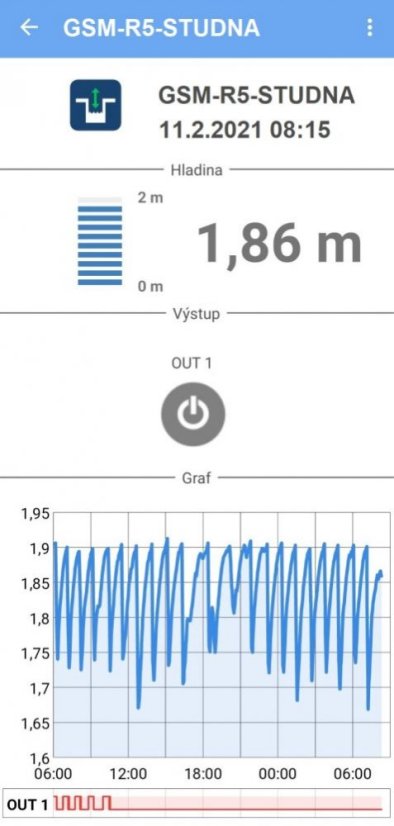

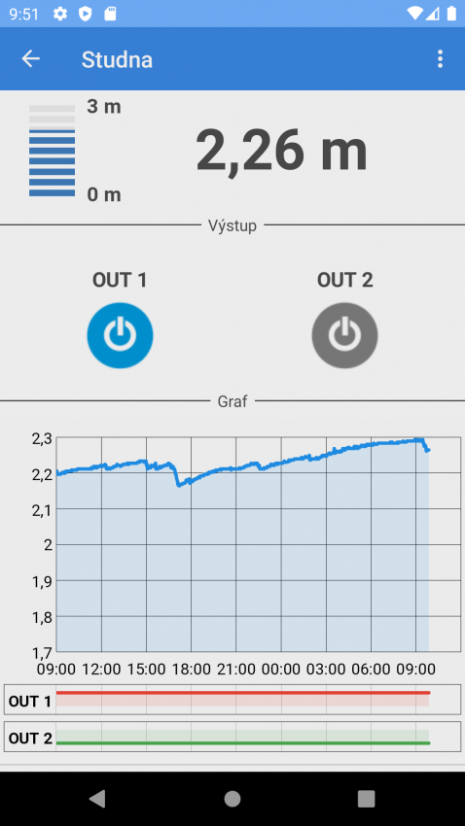

Instalace zařízení eSTUDNA-DUO-10 je velmi jednoduchá. Tlakové čidlo ponoříte do studny nebo nádrže, vyhodnocovací jednotku připojíte k napájení 230V a spárujete s Vaší domácí Wi-Fi. Pro párování vyžaduje eSTUDNA-DUO-10 mobilní telefon nebo tablet s podporou Bluetooth 4.0 nebo vyšší verzi. Naměřené hodnoty se zobrazují jak v mobilní aplikaci Vašeho chytrého telefonu, tak i na webové stránce. Máte tedy kdykoliv on-line přístup k naměřeným datům. Ve webové aplikaci jsou naměřené hodnoty hladiny vody přehledně zpracovány do grafu. Všechna naměřená data jsou archivována po dobu 3 měsíců, takže je možné sledovat i historii měření.

  • On-line aktuální hladina vody
  • Přehledný graf s historií hladiny
  • Nastavení alarmu při překročení minimální nebo maximální hladiny
  • Ovládání spínání čerpadla v automatickém režimu nebo přes webovou aplikaci

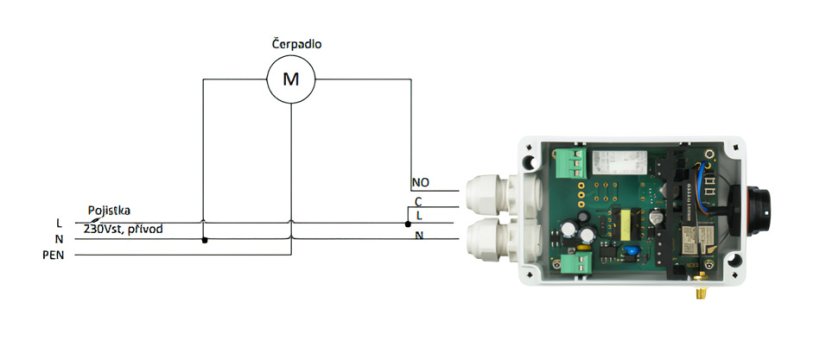

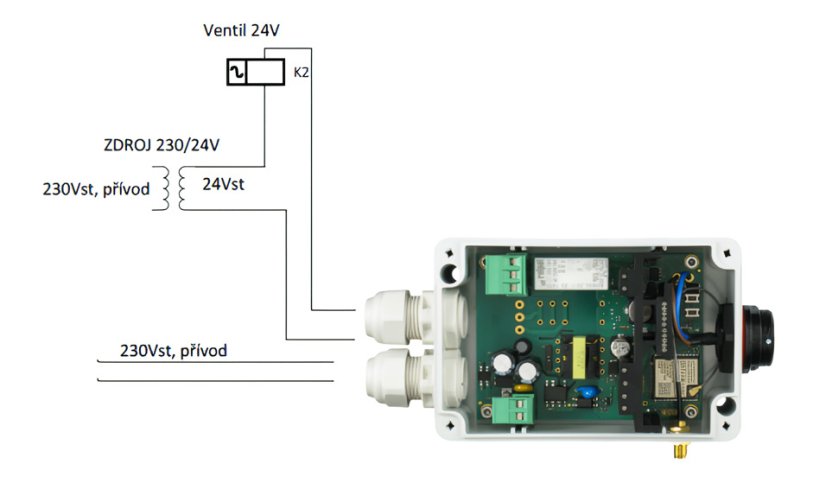

eSTUDNA-DUO-10 navíc obsahuje dva výstupy s relé schopným spínat 250 V/10A. Pokud k těmto výstupu zapojíte Vaše čerpadlo, či ventil pro dopouštění, můžete ho vzdáleně ovládat. Zapínání a vypínání výstupu může fungovat v automatickém režimu, který si nastavíte v aplikaci. Druhou možností je spouštět čerpadlo pouhým kliknutím na tlačítko v aplikaci, tedy vzdáleně bez nutnosti osobní přítomnosti u čerpadla. Pro každé relé je možno nastavit samostatně dvě hladiny, při kterých dojde ke změně stavu (zapnutí/vypnutí spotřebiče). Příklad - jedno relé při poklesu hladiny v dešťové jímce pod 0,75 m sepne dopouštění vodou z vodovodního řadu a dopouštění ukončí po dosažení úrovně 1 m. Druhé relé, při poklesu hladiny pod 0,3 m vypne čerpadlo v dešťové jímce a znovu ho sepne při dosažení 0,5 m. Navíc je možné nastavit další 3 nezávislé úrovně pro hlášení Nízké, Dostatečné a Vysoké hladiny.

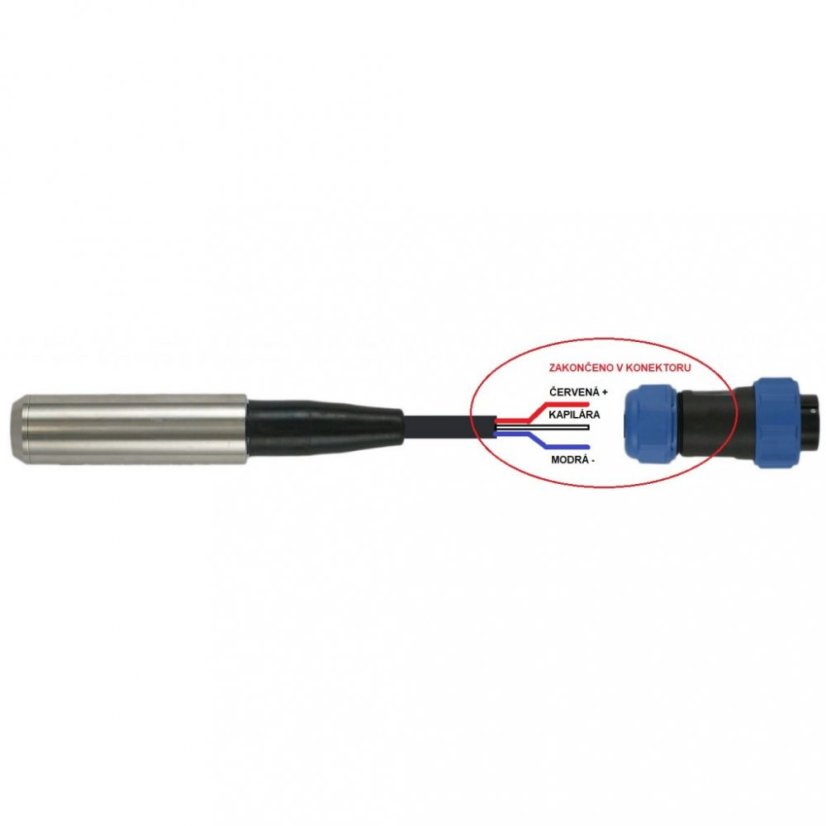

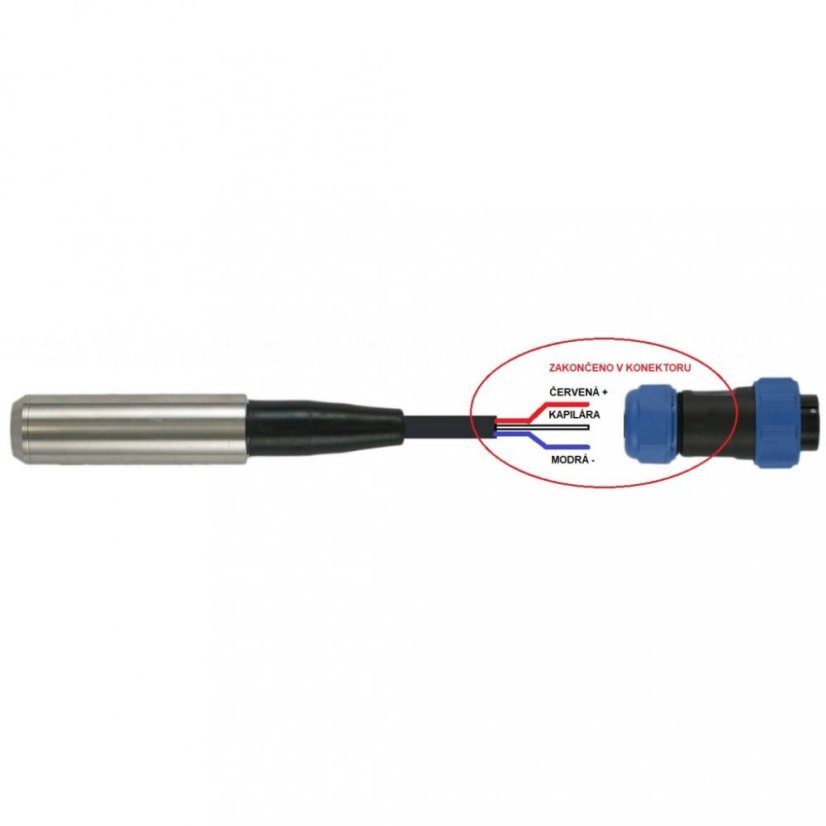

Čidlo je provedeno z nerezové oceli a obsahuje membránu pro měření tlaku. Čidlo pracuje na principu diferenčního měření tlaku, a proto je osazeno kompenzační kapilárou. Kapilára je pak vedena uprostřed připojovacího kabelu společně s elektrickými vodiči. Kapilára je pak společně s vodiči vyústěna v modrém konektoru (koncovce). Je proto důležité, aby konektor byl vždy nad hladinou vody. Upozorňujeme, že koncovky nejsou určeny pro  ponoření do vody.


Hlavní výhody:

  • Připojení přes Wi-Fi
  • Online informace o aktuální hladině vody ve vašem mobilu
  • Přehledný graf s historií hladiny
  • Funkce alarmu s hlášením na váš mobil
  • Obsahuje dva výstupy s relé schopnými spínat 250 V AC/10A
  • Pro měření výšky hladiny až 10 m


Obchodní balení obsahuje:

  • 1x vyhodnocovací jednotka eSTUDNA
  • 1x čidlo výšky hladiny 0 - 10m s kabelem 11m, průměr koncovky 29mm
  • 1x kloubová prutová Wi-Fi anténa 2 dB

Mobilní aplikace pro systémy iOS a Android je volně ke stažení.

App_Store_Badge_CZ_RGB_blk_092917
google-play-badge-300x92

Parametry

BlueTooth 4.0 Pro instalaci Ano
Funkce horní sondy Ano
Funkce spodní sondy Ano
Historie 30 dnů
Hlídání hladiny vody Ano
Hloubka ponoru max. 10 m
Hmotnost 0,978 kg
Indikace chodu čerpadla Ano
Indikace napájecího napětí Ano
Indikační dioda Ano
Krytí IP 65
Max. délka přívodního vodiče k sondám 50 m
Max. spínaný výkon (P) AC1 pro 230 V 2,5 kW
Max. spínaný výkon (P) AC3 pro 230V 1 kW
Napájecí napětí 230 V
Příkon 1,5 W
Relé 2x
Rozměry 170x85x55 mm
Rozsah provozních teplot -20 až +45 °C
Záložní zdroj Ne
Zobrazovací prvek LED, web
Délka kabelu 11 m
Wi-Fi 2,4 GHz b/g/draft n
