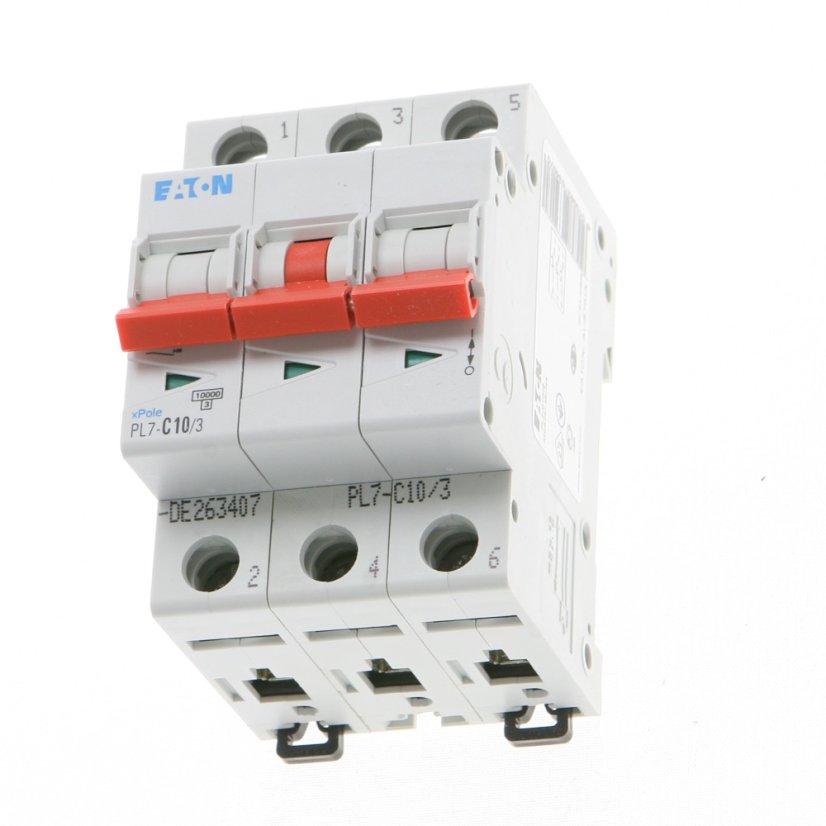

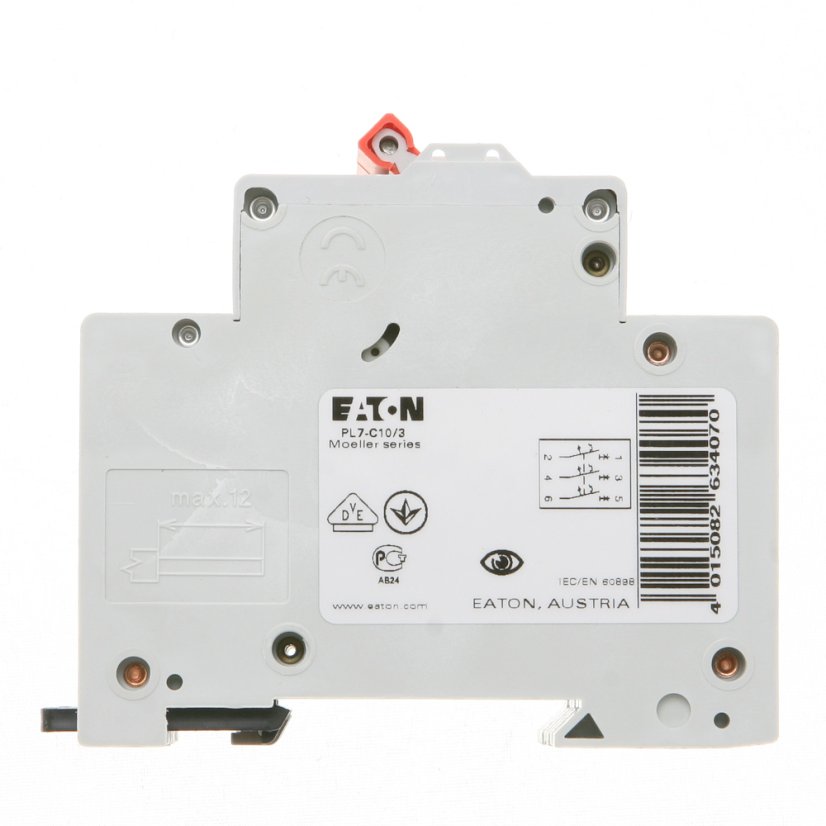

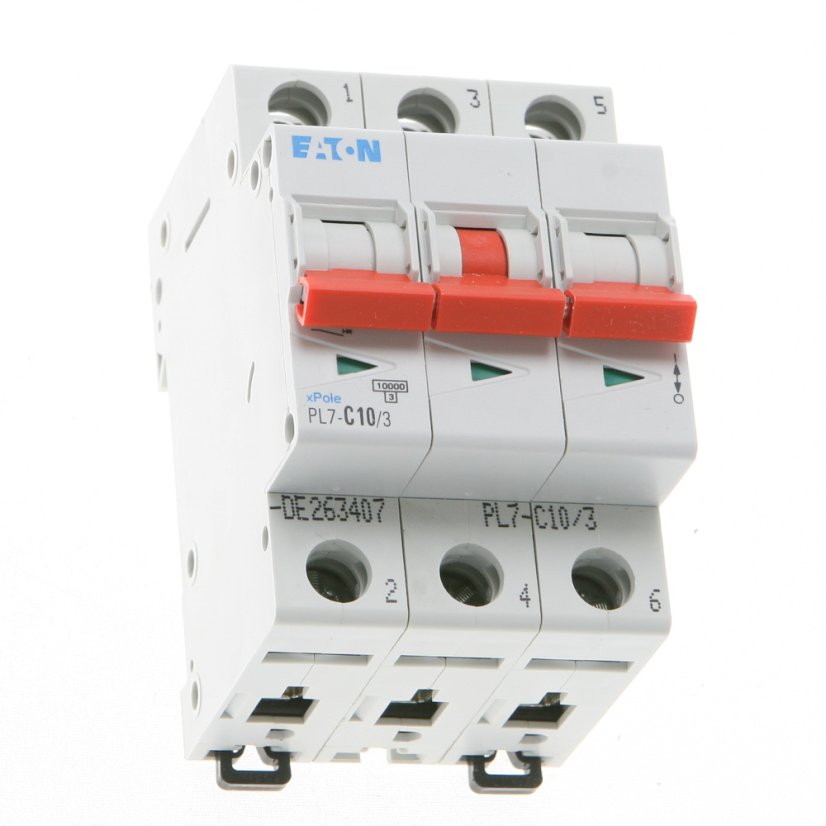

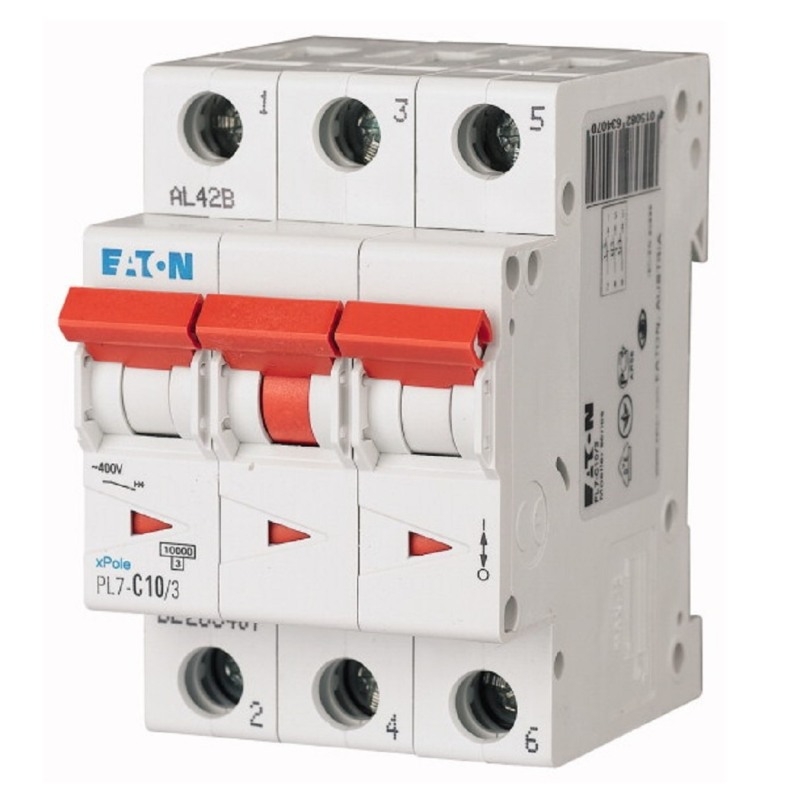

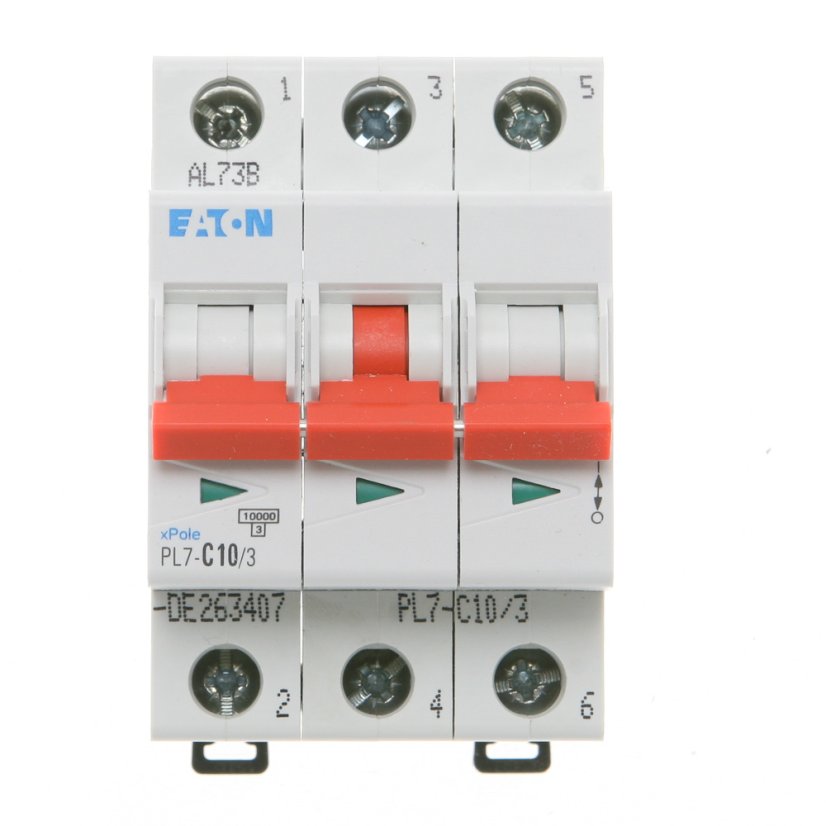

Třípólový jistič s montáží na DIN lištu. Slouží k ochraně elektrických obvodů proti přetížení a zkratu. Jističe EATON jsou určeny pro nadproudovou ochranu elektrických vedení a zařízení nízkého napětí. Splňují požadavky norem ČSN EN 60898, příp. ČSN EN 60947-2
Specifikace
Jističe PL7 - vypínací schopnost 10 kA (ČSN EN 60898) - vypínací charakteristiky typu C - montáž na přístrojovou lištu - průřez připojovaného vodiče do 25 mm2 - barevné ovládací páčky podle jmenovitého proudu - příslušenství: pomocné kontakty ZP-AHK, pomocné a signalizační kontakty ZP-NHK, vypínací spoušť ZP-ASA, podpěťové spouště Z-USA, Z-USD, motorový pohon Z-FW-LP a dálkové ovládání Z-FW-MO, propojovací systém
Instalační jističe PL7 pro použití v domovních instalacích a průmyslu.
Jističe PL7 - vypínací schopnost 10 kA (ČSN EN 60898) - vypínací charakteristiky typu B - montáž na přístrojovou lištu - průřez připojovaného vodiče do 25 mm2 - barevné ovládací páčky podle jmenovitého proudu - příslušenství: pomocné kontakty ZP-AHK, pomocné a signalizační kontakty ZP-NHK, vypínací spoušť ZP-ASA, podpěťové spouště Z-USA, Z-USD, motorový pohon Z-FW-LP a dálkové ovládání Z-FW-MO, propojovací systém
Instalační jističe PL7 pro použití v domovních instalacích a průmyslu.
Parametry
Krytí IP
20
Hmotnost
228 g
Rozsah teplot
-25 až +75 °C
Rozměry (v x š x h)
80 x 52,5 x 72 mm
Jmenovité napětí
400 V AC
Počet pólů
3
Montáž na DIN lištu
Ano
Počet modulů na DIN liště
1
Charakteristika jističe
C
Jmenovitý proud jističe
10 A
Barva páčky
Červená
Druh napětí
AC
Frekvence
50 Hz
Jmenovitá vypínací zkratová schopnost [Icn]
10 kA
Maximální předřazená pojistka
125 A gL
Třída omezení energie (třída selektivity)
3
Svorkovnice pro průřezy
1 - 25 mm²
Svorkovnice
Třmenová /hlavičková
Kategorie přepětí
3
Ztrátový výkon na jeden pól, v závislosti na proudu
