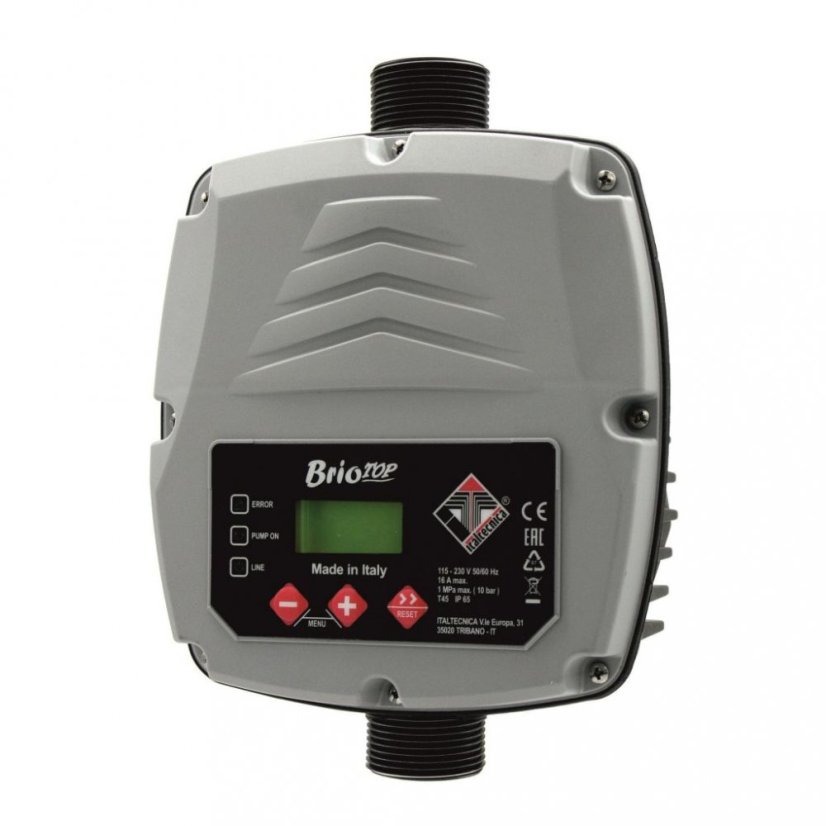

BRIO TOP, 1"

Použití

Závlahové systémy zahrad RD, jejichž majitelé nechtějí klasickou domácí vodárnu. Vždy doporučujeme kombinovat s alespoň malou tlakovou nádobou a případně i s výstupním redukčním ventilem. Určeno pro čerpadla s výkonem elektromotoru do 2,2 kW/16 A. Vertikální i horizontální instalace do suchého prostředí. Spínač je možno propojit i s frekvenčním měničem SIRIO ENTRY.
Spínač Brio Top umožňuje automaticky spouštět a vypínat jednofázová čerpadla a ochránit v případech výskytu nepříznivých podmínek pro činnost čerpadla (nedostatek vody, přetížení motoru, tvorba ledu, apod.). Spínač je možno nastavit do dvou režimů - P + F (tlak + průtok = čerpadlo se spíná při poklesu tlaku pod nastavitelný zapínací tlak a vypíná se při skončení průtoku a dosažení max. výtlačné výšky čerpadla) a P + P (tlak + tlak = čerpadlo se spíná při poklesu tlaku pod nastavitelný zapínací tlak a vypíná se při dosažení nastavitelného vypínacího tlaku). Nastavitelný automatický restart, vstup pro připojení plováku nebo dálkového ovládání, historie alarmů. Krytí IP 65. Ochranné prvky spínače jsou ochrana běhu na sucho, proudová ochrana motoru, ochrana proti přetlaku, ochrana proti tvorbě ledu, prevence zanesení mechanických součástí čerpadla. Digitální zobrazení všech údajů. Napětí 230 V. Vnější závity 1“. Max. průtok 80 l/min. PN 10.

Specifikace

CHARAKTERISTIKA BRIO TOP PRO OVLÁDÁNÍ ELEKTRICKÝCH ČERPADEL



•   Zařízení provádí automatické ovládání spuštění a vypnutí jednofázových elektrických čerpadel se spotřebou proudu do 16 A.

•   Toto zařízení zcela nahrazuje tradiční vodní systém tvořený tlakovým spínačem a tlakovou nádrží.

•   Spustí elektrické čerpadlo po poklesu tlaku (otevření kohoutů) a vypne čerpadlo, když se průtok kapaliny přeruší při maximální úrovni tlaku elektrického čerpadla (uzavření kohoutů).

•   Digitální displej pro zobrazení tlaku.

•   Signalizace provozních/chybových stavů prostřednictvím kontrolek typu LED a varovných hlášení na displeji.

•   Ochrana proti běhu naprázdno v případě nedostatku vody na straně sání.

•   Automatické resetování v případě běhu naprázdno s automatickou obnovou po chybovém stavu.

•   Ochrana proti proudovému přetížení motoru, která se aktivuje v případě přetížení nebo při zablokovaném motoru.

•   Ochrana proti mrazu, která spustí čerpadlo, když teplota prostředí klesne pod 4 °C.

•   Funkce proti zablokování rotoru používaná pro prevenci zadření mechanických součástí při delších obdobích nečinnosti čerpadla.

•   Protitlaková ochrana, která je schopna vypnout elektrické čerpadlo při nastavené prahové hodnotě.

•   Nastavitelná hodnota tlaku pro zásah s možností nastavení ve fázi instalace přes digitální displej.

•   Standardní hydraulické spoje 5/4” M.

•   Instalace v jakékoliv poloze – vertikální i horizontální – podle směru toku.

•   Provoz v konfiguraci řídicí/podřízené jednotky s možností vzájemného střídání.

•   Svorky pro zapojení dálkového systému (1 vstup + 1 výstup).

•   Výpis historie alarmů pro jednoduchou analýzu jakýchkoliv poruch systému.

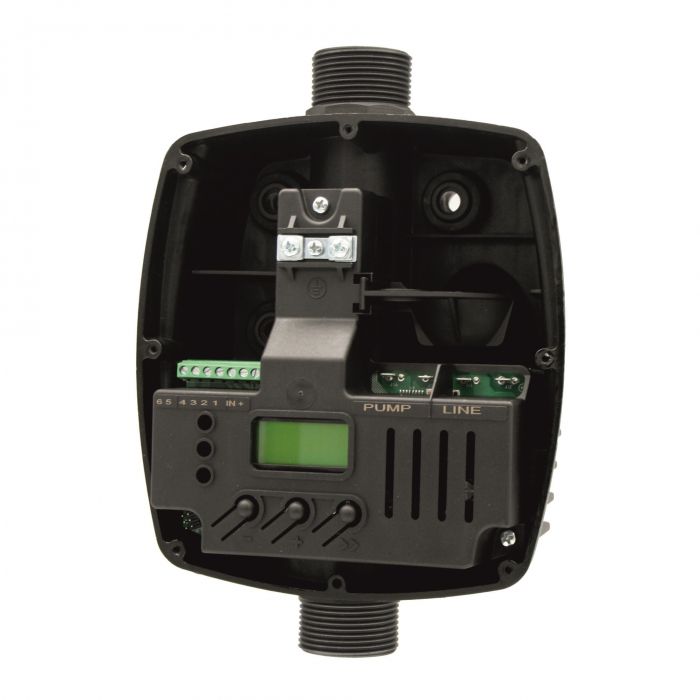

•   Odstranitelné elektrické svorky pro usnadnění zapojení.

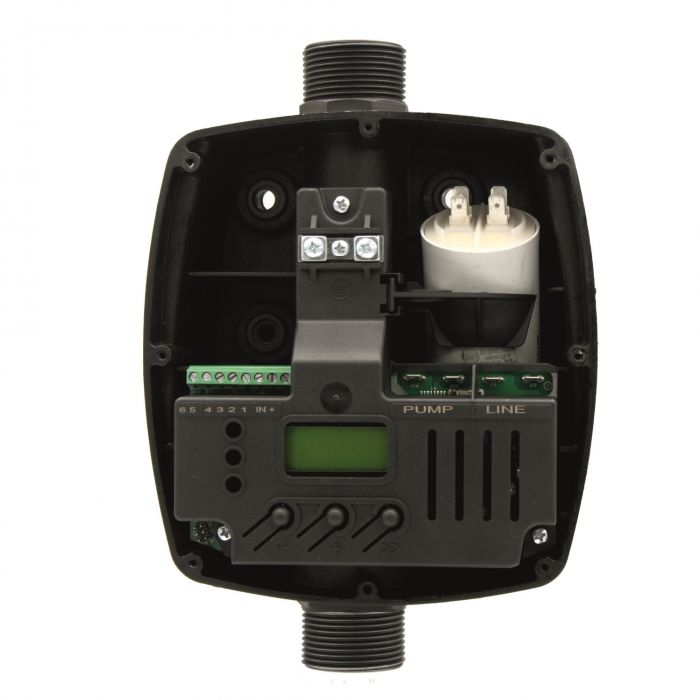

•   Prostor pro umístění rozběhového kondenzátoru uvnitř spínače.

•   Možnost jednoduchého očištění zpětné klapky.
